در صنعت خودروسازی، افزایش کارایی خطوط تولید و کاهش زمان توقف ماشینآلات اهمیت فراوانی دارد. یکی از سامانههای کلیدی که نقش پررنگی در این زمینه ایفا میکند، سیستمهای حملونقل قطعات و مونتاژ مبتنی بر کانوایر زنجیری هستند که جایگاه ویژهای در فرآیند تولید خودرو کسب کردهاند.
در خطوط مونتاژ خودرو، استفاده از سیستمهایی که بتوانند قطعات بزرگ و سنگینی مانند شاسی، در، موتور و بدنه را با سرعت و دقت بالا و با حداقل توقف انتقال دهند، ضرورتی مهم است. در این مقاله به بررسی مفهوم، اجزا، مکانیزم عملکرد، کاربردها و نکات نگهداری کانوایر زنجیری در صنعت خودرو خواهیم پرداخت. همچنین در ادامه، مزایا و محدودیتهای این سیستم و مقایسهی آن با سایر روشهای انتقال را مورد مطالعه قرار خواهیم داد.

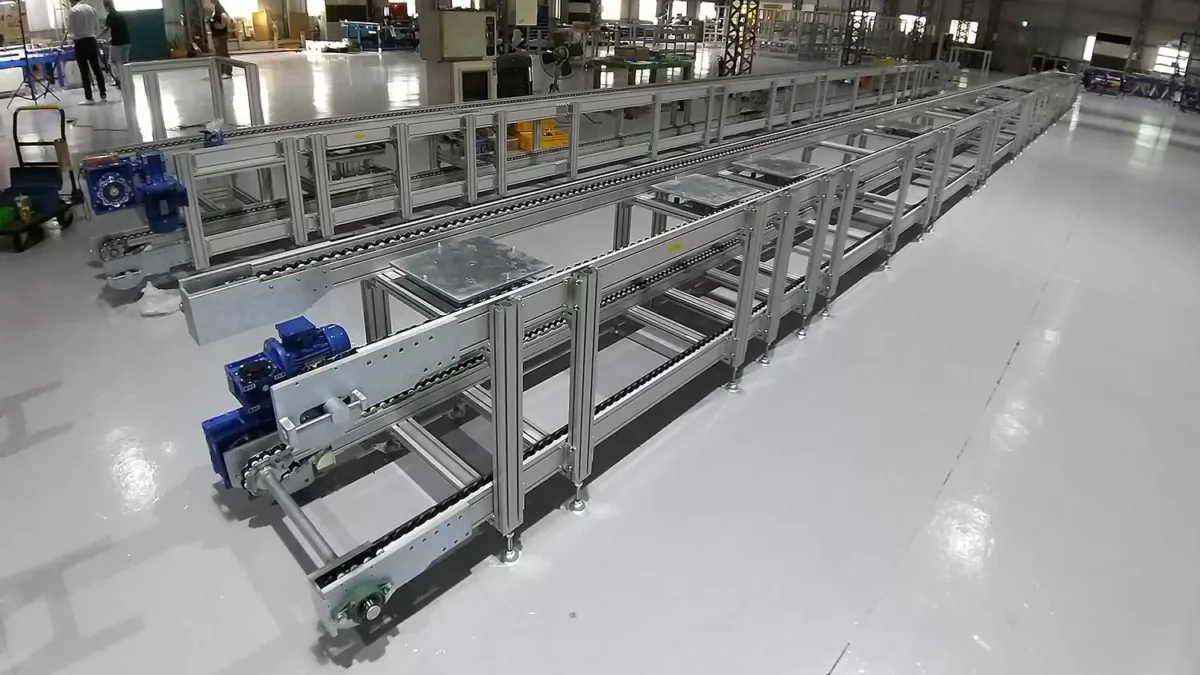

کانوایر زنجیری چیست؟
کانوایر زنجیری یا Chain Conveyor سیستمی است که با استفاده از یک زنجیر که بهصورت پیوسته به گردش درمیآید، قطعات، مجموعهها یا بارهای صنعتی را منتقل میکند. در این سیستم ابتدا زنجیری حول چرخ زنجیر به حرکت درمیآید، سپس از طریق صفحات حمل بار یا متعلقات نصبشده بر روی زنجیر، بار (قطعات یا مجموعههای صنعتی) جابهجا میشود. در صنعت خودروسازی، وقتی صحبت از “سیستم انتقال زنجیری خودرو” میشود، منظور دقیقاً آن شبکه انتقال زنجیری است که قطعات خودرو، مجموعه موتور و شاسی یا بدنه خودرو را در خطوط مونتاژ یا رنگکاری جابهجا میکند.
انواع کانوایر زنجیری
در این بخش به معرفی انواع مختلف کانوایر زنجیری میپردازیم. انتخاب نوع کانوایر شما، به نوع بار، سرعت انتقال، فضای موجود و نیازهای خط تولید شما بستگی دارد.
| نوع کانوایر زنجیری | توضیح مختصر | کاربرد معمول |
| کانوایر زنجیری صاف (Straight Chain Conveyor) | زنجیر در مسیر مستقیم حرکت میکند، صفحات حمل بار بر آن سوار هستند. | خطوط مونتاژ عمودی یا افقی ساده. |
| کانوایر زنجیری منحنی (Curved Chain Conveyor) | مسیر دارای قوس و چرخش است و زنجیر امکان تغییر جهت دارد. | انتقال قطعات بین ایستگاههای مختلف با مسیر پیچیده. |
| کانوایر زنجیری بلند (Long-Span Chain Conveyor) | زنجیر توانایی حمل بارهای بزرگ و فاصلههای طولانی را دارد. | انتقال بدنه خودرو یا مونتاژ کلی. |
| کانوایر زنجیری پیچیده (Custom/Modular Chain Conveyor) | شامل ترکیبی از صفحات، متعلقات، و زنجیرهای سفارشی برای نیازهای خاص. | خطوط رنگکاری، شستوشو، یا محیطهای ویژه خودروسازی. |
اجزای اصلی کانوایر زنجیری
در هر کانوایر زنجیری، عملکرد دقیق و پیوستهی سیستم حاصل تعامل هماهنگ مجموعهای از اجزای مکانیکی و الکترونیکی است که هر یک وظیفهای مشخص در فرآیند انتقال بار بر عهده دارند که در ادامه به آنها خواهیم پرداخت:
- زنجیر و چرخ زنجیر: زنجیر در این سیستم نقش انتقال دهنده نیرو و حرکت را دارد. چرخ زنجیر (یا اسپرُکت) وظیفه عبور زنجیر، کنترل سرعت و ایجاد مسیر مناسب را دارد. طراحی مناسب زنجیر و چرخ زنجیر سبب افزایش عمر سیستم و کاهش لرزش و صدا میشود.
- صفحه حمل بار: صفحات حمل بار یا Carrier Plate به زنجیر متصل میشوند و قطعات یا مجموعههای خودرو را بر روی خود جای میدهند. این صفحات باید توان تحمل بار، ثبات حرکتی و هماهنگی با زنجیر را داشته باشند.
- موتور و سیستم محرک: برای حرکت زنجیر و صفحات، سیستم محرک شامل موتور الکتریکی، گیربکس، سامانه کاهنده دور و در برخی موارد اینورتر برای کنترل دقیق سرعت استفاده میشود. انتخاب مناسبی موتور و محرک، از بروز لغزش یا توقف ناگهانی جلوگیری میکند.
- قاب و ساختار نگهدارنده: ساختار فلزی یا ترکیبی که زنجیر، صفحات، و سایر قطعات داخل آن نصب میشوند؛ این قاب باعث حفظ راستای حرکت، کاهش ارتعاش و محافظت از اجزای داخلی است.
- تجهیزات جانبی (سنسورها، ترمز و کنترلر): برای اطمینان از عملکرد ایمن و قابل کنترل، تجهیزات جانبی شامل سنسورهای موقعیت، ترمزهای اضطراری، کنترلرهای PLC برای زمانبندی حرکت، و گاهی سیستمهای مانیتورینگ وضعیت استفاده میشوند.
مکانیزم عملکرد کانوایر زنجیری
در یک سیستم کانوایر زنجیری، ابتدا موتور سیستم محرک را به حرکت درمیآورد. سپس زنجیر از روی چرخ زنجیر عبور کرده و صفحات حمل بار یا متعلقات نصبشده بر زنجیر نیز حرکت میکنند. قطعه یا مجموعهای که باید منتقل شود، روی صفحه یا مستقیماً روی زنجیر قرار میگیرد.

با حرکت زنجیر، بار نیز منتقل میشود تا به ایستگاه بعدی برسد. سیستم سنسورها و کنترلرها، سرعت، توقف، زمانبندی و ایمنی مسیر را تنظیم میکنند. مکانیزم کار کانوایر زنجیری شامل کنترل کشش زنجیر، تنظیم فاصله بین زنجیر و صفحات، و اطمینان از روان بودن حرکت است.
کاربرد کانوایرهای زنجیری در صنعت خودرو
اگرچه سیستم کانوایر زنجیری کاربردهای زیادی در صنایع مختلف دارد، اما در این بخش کاربردهای مختلف این سامانه را در صنعت خودرو بررسی میکنیم:
- خط مونتاژ بدنه خودرو: جابهجایی بدنه و قطعات بزرگ با دقت و پیوستگی بالا
- سیستم رنگکاری و ماشینشویی: حرکت قطعات در شرایط محیطی خاص مانند رطوبت و دمای بالا
- انتقال مجموعههای مونتاژ شده: جابهجایی قطعات سنگین مانند موتور و شاسی بین ایستگاهها
- سیستم لجستیک داخلی و تامین قطعات: انتقال قطعات از انبار تا خط مونتاژ و تسهیل روند تأمین
- اتوماسیون و یکپارچهسازی با رباتها: هماهنگی با رباتها و خطوط اتوماسیون برای حرکت دقیق قطعات
مزایا و محدودیتهای کانوایر زنجیری در صنعت خودرو
سیستم کانوایر زنجیری ویژگیهای کاربردی و یا محدود کننده خود را دارند که در جدول زیر این موارد را در صنعت خودرو سازی بررسی خواهیم کرد:
| مزایا | محدودیتها |
| ظرفیت بالای تحمل بار و مناسب برای قطعات سنگین | هزینه اولیه بالا برای طراحی و نصب |
| دوام و توانایی کار در شرایط سخت محیطی (حرارت، مواد شیمیایی) | نیاز به نگهداری منظم برای جلوگیری از سایش و شکست زنجیر |
| قابلیت طراحی مسیر پیچیده (قوس، شیب) و انعطاف بالا | ایجاد سروصدا و لرزش ممکن است در سرعت بالا یا بار زیاد |
| هماهنگی مناسب با خطوط تولید خودروسازی و سیستمهای اتوماسیون | در موارد فاصله زیاد ممکن است کارایی تسمهای یا رولری بیشتر باشد |
| قابلیت کنترل دقیق سرعت و موقعیت با سنسورها و کنترلرها | هنگامی که تغییرات زیاد محصول وجود دارد، بازطراحی مسیر ممکن است لازم شود |
تفاوت کانوایر زنجیری با کانوایرهای غلتکی و تسمهای
سیستم انتقال زنجیری خودرو (کانوایر زنجیری) در مقایسه با سیستمهای غلتکی یا تسمهای، ظرفیت بار بالاتر، دوام بیشتر در شرایط سخت، و امکان طراحی مسیر پیچیدهتر را دارد. سیستم کانوایر تسمهای و غلتکی ممکن است برای بارهای سبکتر یا مسیرهای ساده مناسبتر باشند، اما در خطوط خودروسازی که قطعات سنگین، تنوع زیاد و دقت بالا مورد نیاز است، کانوایر زنجیری اغلب گزینه بهتری است.

نکات نگهداری و ایمنی کانوایر زنجیری
نگهداری صحیح و رعایت اصول ایمنی در کانوایر زنجیری نقش اساسی در افزایش طول عمر تجهیزات و جلوگیری از توقف ناگهانی خط تولید دارد. برای اطمینان از عملکرد پایدار و ایمن کانوایر زنجیری در صنعت خودرو، موارد زیر باید رعایت شوند:
- بررسی دورهای کشش زنجیر و تنظیم آن
- روانکاری مناسب زنجیر، چرخ زنجیر و اتصالات
- کنترل وضعیت صفحات حمل بار (Carrier Plate) و اطمینان از عدم آسیب یا تغییر شکل
- تست سنسورها، ترمزها و سیستم کنترلرها برای عملکرد صحیح
- پاکسازی مسیر حرکت زنجیر از ضایعات، گرد و غبار یا مواد خارجی
- آموزش اپراتورها و کارکنان برای استفاده ایمن از دستگاه کانوایر زنجیری
- اعمال مقررات ایمنی چون عدم ورود افراد به منطقه حرکت در حین کار، استفاده از محافظها و تابلوهای هشدار
- بررسی ارتعاش و صداها به منظور تشخیص زنجیر فرسوده یا مکانیزم نامتعادل
طراحی و اجرای کانوایر زنجیری با آذرتسکا
بهینهسازی و تجهیز خطوط تولید، گامی مؤثر در مسیر دستیابی به تولید پیشرفته و کاهش هزینههای عملیاتی محسوب میشود. اگر در واحد تولیدی خود به دنبال افزایش بهرهوری، کاهش توقفها و بهبود جابهجایی قطعات هستید، سیستم انتقال زنجیری میتواند راهکاری مناسب و کارآمد برای مصارف صنعتی شما باشد. پیشنهاد میشود با مشاوران ما در شرکت آذرتسکا تماس بگیرید؛ تا مطالعات امکانسنجی، طراحی اختصاصی و اجرای یک سیستم کانوایر زنجیری مطابق نیاز خاص شما انجام شود.
سوالات متداول
کانوایر زنجیری چیست و چه تفاوتی با سایر سیستمهای حمل دارد؟
کانوایر زنجیری سیستمی است که با استفاده از زنجیر، قطعات را منتقل میکند. در مقایسه با سیستمهای تسمهای یا غلتکی، ظرفیت حمل بار بیشتر، دوام بالاتر و انعطاف مسیر بهتر دارد.
چگونه میتوان اجزای کانوایر زنجیری را تشخیص داد؟
اجزای آن شامل زنجیر، چرخ زنجیر، صفحه حمل بار، موتور، قاب نگهدارنده و تجهیزات جانبی مانند سنسورها و کنترلرها است.
مکانیزم کار کانوایر زنجیری در خطوط تولید خودرو چگونه است؟
با چرخش موتور، زنجیر حرکت کرده و صفحات حمل بار، قطعات را در مسیر تعیینشده جابهجا میکنند.
کاربردهای کانوایر زنجیری در صنعت خودرو چیست؟
در صنعت خودرو برای انتقال بدنه، مونتاژ قطعات، رنگکاری، لجستیک داخلی و هماهنگی با رباتها بهکار میرود.
مزایای استفاده از کانوایر زنجیری چیست؟
از مزایای کانوایر زنجیری میتوان به ظرفیت بالای تحمل بار، دوام در شرایط سخت، انعطاف در مسیر و کنترل دقیق اشاره کرد.
چه نکاتی برای نگهداری و سرویس کانوایر زنجیری باید رعایت شود؟
برای نگهداری باید کشش زنجیر، روانکاری، تمیزی مسیر، سلامت قطعات و رعایت اصول ایمنی بهطور منظم بررسی شوند.
