همه چیز درباره منیپولیتور مفصلی | کاربرد، انواع و تجهیزات آن‌ها

در بسیاری از محیط‌های صنعتی، جابه‌جایی قطعات سنگین، بزرگ یا نامتقارن تنها یک فعالیت فیزیکی ساده نیست، بلکه بخشی از فرآیند تولید محسوب می‌شود. افزایش وزن قطعات، محدودیت فضای کاری، تکرار عملیات و نیاز به حفظ سلامت نیروی انسانی باعث شده است تجهیزات کمکی و سیستم‌های هندلینگ جایگاه مهمی در خطوط تولید پیدا کنند.

در چنین شرایطی، انتخاب تجهیز مناسب باید بر اساس وزن بار، شکل قطعه، مسیر حرکت، فضای کاری و دقت موردنیاز انجام شود. منیپولیتورهای مفصلی در مدل‌های مختلفی طراحی می‌شوند و ساختار مفصلی آنها امکان سازگاری بیشتر با مسیرهای حرکتی پیچیده و بارهای خارج از مرکز را فراهم می‌کند.

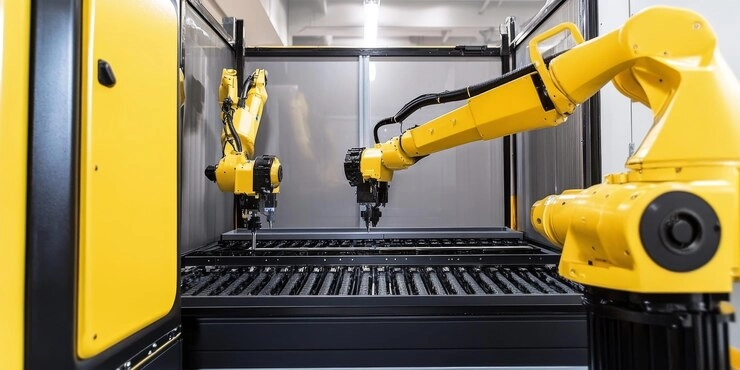

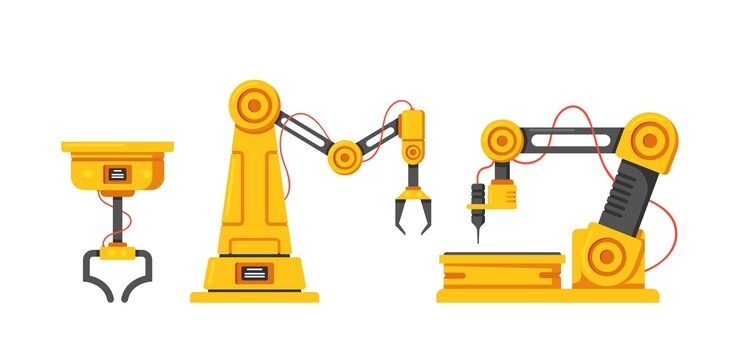

منیپولیتور مفصلی چیست و چگونه کار می‌کند؟

منیپولیتور مفصلی یک تجهیز هندلینگ صنعتی است که برای بلندکردن، جابه‌جایی، چرخش و موقعیت‌دهی کنترل‌شده بار به کار می‌رود. در این ساختار، بار توسط یک بازوی صلب و چندمحوره هدایت می‌شود و برخلاف سیستم‌های صرفاً کابلی، مسیر حرکت آن به‌صورت مکانیکی کنترل می‌شود.

به همین دلیل، منیپولیتور بازویی مفصلی برای قطعاتی که مرکز جرم آن‌ها نسبت به محور بلندکردن جابه‌جا است یا نیاز به تغییر زاویه دارند، کاربرد بیشتری دارد. نحوه عملکرد منیپولیتور مفصلی به تعامل میان بازوها، مفصل‌ها، مکانیزم بالانس، محرک و تجهیزات انتهایی وابسته است.

اپراتور حرکت موردنظر را اعمال می‌کند و سیستم نیروی لازم برای تحمل وزن را تأمین می‌کند. در مدل‌های پنوماتیک، سیلندر و مدار هوای فشرده وظیفه ایجاد و تنظیم نیروی تعادل را بر عهده دارند، در حالی که در مدل‌های برقی، موتور و سامانه کنترل الکتریکی حرکت را مدیریت می‌کنند.

اجزای اصلی منیپولیتور مفصلی کدام‌اند؟

اجزای منیپولیتور مفصلی با توجه به ظرفیت، شعاع کاری و نوع کاربرد متفاوت هستند، اما ساختار عمومی آن از بخش‌هایی تشکیل می‌شود که هرکدام وظیفه مشخصی در انتقال نیرو و کنترل بار دارند.

1. پایه و سازه نگهدارنده: پایه، نیروی واردشده از بار و بازو را به سازه منتقل می‌کند و می‌تواند به کف، ستون، سقف یا ریل متصل شود.
2. بازوی مفصلی منیپولیتور: بازو مسیر حرکت بار را تعیین می‌کند و از چند عضو صلب تشکیل می‌شود. طول و هندسه آن مستقیماً بر شعاع دسترسی و محدوده کاری اثر دارد.
3. مفصل منیپولیتور: مفصل‌ها امکان چرخش بخش‌های مختلف بازو را فراهم می‌کنند. تعداد محورهای حرکتی و دامنه چرخش آن‌ها به طراحی دستگاه وابسته است.
4. مکانیزم بالانس و محرک: این بخش وزن بار را جبران کرده و حرکت را برای اپراتور آسان‌تر می‌کند. در مدل‌های مختلف ممکن است از سیلندر پنوماتیک، موتور الکتریکی یا ترکیبی از سامانه‌های مکانیکی و کنترلی استفاده شود.
5. سیستم کنترل منیپولیتور مفصلی: کنترلر، شیرهای پنوماتیک، سنسورها، کلیدها یا تجهیزات الکتریکی موردنیاز برای کنترل حرکت و عملکرد ایمن دستگاه را دربرمی‌گیرد.
6. تجهیزات انتهایی: گیره، مکنده، آهنربا، قلاب یا ابزار اختصاصی در انتهای بازو نصب می‌شود و ارتباط مستقیم با قطعه مورد جابه‌جایی دارد.

انواع منیپولیتور مفصلی بر اساس ساختار و نحوه نصب

نحوه نصب منیپولیتور مفصلی باید با فضای کارخانه، مسیر حرکت و دسترسی موردنیاز هماهنگ باشد. تولیدکنندگان صنعتی معمولا مدل‌های ثابت و متحرک را در چند آرایش اصلی ارائه می‌کنند.

منیپولیتور مفصلی ستونی

در این مدل، سازه روی یک ستون یا پایه ثابت قرار می‌گیرد. این آرایش برای ایستگاه‌هایی مناسب است که محل انجام عملیات مشخص بوده و نیازی به جابه‌جایی دستگاه وجود ندارد.

منیپولیتور مفصلی سقفی

در این ساختار، دستگاه به سقف یا سازه فلزی متصل می‌شود و فضای کف آزاد باقی می‌ماند. این ویژگی برای سالن‌هایی که عبور لیفتراک یا تجهیزات حمل‌ونقل در آن‌ها اهمیت دارد، مزیت محسوب می‌شود.

منیپولیتور مفصلی ریلی

قرارگیری دستگاه روی ریل امکان انتقال آن در یک یا چند محور را فراهم می‌کند. این مدل برای خطوط تولید با چند ایستگاه کاری یا محدوده عملیاتی گسترده مناسب است.

منیپولیتور مفصلی متحرک

در مدل متحرک، دستگاه روی پایه‌ای قرار می‌گیرد که امکان انتقال آن با تجهیزات جابه‌جایی کارخانه وجود دارد. چنین ساختاری برای خطوط تولیدی که محل عملیات مرتباً تغییر می‌کند، انعطاف بیشتری ایجاد می‌کند.

منیپولیتور مفصلی پنوماتیک و برقی چه تفاوتی دارند؟

انتخاب منبع توان به شرایط محیط، نوع بار، سرعت حرکت، دقت کنترل و زیرساخت کارخانه بستگی دارد. مدل‌های پنوماتیک در صنعت هندلینگ کاربرد گسترده‌ای دارند و برخی سازندگان، مدل‌های الکتروپنوماتیک و الکتریکی را نیز برای شرایط متفاوت ارائه می‌کنند. جدول مقایسه زیر تفاوت کلی این دو فناوری را نشان می‌دهد.

تجهیزات و ابزارهای مورد استفاده در منیپولیتور مفصلی

تجهیزات منیپولیتور مفصلی نقش تعیین‌کننده‌ای در نحوه تماس دستگاه با بار دارند. در واقع، یک منیپولیتور بدون ابزار انتهایی مناسب ممکن است نتواند قابلیت‌های حرکتی خود را به‌طور مؤثر در فرآیند تولید به کار بگیرد.

انتخاب ابزار باید بر اساس وزن، جنس، شکل، مرکز جرم، سطح تماس و احتمال لغزش بار انجام شود. سازندگان صنعتی نیز معمولا تجهیزات انتهایی را متناسب با مشخصات قطعه طراحی می‌کنند. مهم‌ترین تجهیزات قابل استفاده عبارت‌اند از:

• گیره‌های مکانیکی: برای گرفتن قطعات دارای سطوح مناسب جهت تماس مکانیکی
• گیره‌های پنوماتیک: برای گرفتن و رها کردن قطعه با استفاده از هوای فشرده
• مکنده‌های خلأ: مناسب برای ورق‌های فلزی، شیشه، صفحات و قطعاتی با سطح قابل آب‌بندی
• گیره‌های مغناطیسی: برای جابه‌جایی قطعات فرومغناطیسی
• قلاب و چنگک: برای بارهایی که امکان اتصال مستقیم یا درگیری مکانیکی دارند.
• ابزارهای سفارشی: برای قطعاتی که شکل، مرکز جرم یا حساسیت سطحی آن‌ها استفاده از تجهیزات استاندارد را محدود می‌کند.

کاربردهای منیپولیتور مفصلی در صنایع مختلف

کاربرد منیپولیتور مفصلی زمانی اهمیت بیشتری پیدا می‌کند که بار علاوه بر بلندشدن، نیازمند چرخش، تغییر جهت یا موقعیت‌دهی دقیق باشد. این تجهیزات در صنایع مختلفی از خودرو و ریخته‌گری تا شیشه و مهندسی مکانیک مورد استفاده قرار می‌گیرند و می‌توانند برای بارهای با مرکز جرم خارج از محور نیز طراحی شوند. نمونه‌های مهم کاربرد آن عبارت‌اند از:

• صنعت خودروسازی: جابه‌جایی قطعات بدنه، موتور، مجموعه‌های مکانیکی و قطعات سنگین در خطوط مونتاژ.
• صنایع فلزی و ریخته‌گری: حمل قطعات داغ، سنگین یا نامتقارن و انتقال آن‌ها میان مراحل تولید
• صنعت شیشه: جابه‌جایی صفحات شیشه‌ای با استفاده از سیستم‌های خلأ
• صنایع ماشین‌سازی: انتقال قطعات ماشین‌آلات و قرار دادن آن‌ها در موقعیت مونتاژ یا ماشین‌کاری
• انبار و لجستیک: جابه‌جایی بارهایی که حمل دستی آن‌ها دشوار یا پرریسک است.
• صنایع پلاستیک: خارج‌کردن قطعات بزرگ یا قالب‌ها و انتقال آن‌ها به موقعیت موردنظر
• خطوط مونتاژ: قرار دادن قطعات در موقعیت دقیق و کاهش نیاز به بلندکردن دستی

مزایا و محدودیت‌های منیپولیتور مفصلی

شناخت مزایا و محدودیت‌ها برای تعیین تناسب دستگاه با فرآیند تولید و انتخاب مناسب‌ترین گزینه، ضروری است. منیپولیتور مفصلی یک راهکار عمومی برای تمام عملیات جابه‌جایی نیست و باید متناسب با ویژگی‌های بار و محل عملیات، انتخاب شود.

مزایا:

• امکان کنترل بارهای خارج از مرکز
• قابلیت حرکت در چند محور
• امکان چرخش و تغییر زاویه قطعه
• کاهش فشار فیزیکی واردشده به اپراتور
• افزایش کنترل هنگام موقعیت‌دهی بار
• امکان استفاده از ابزارهای انتهایی متنوع
• قابلیت نصب به کف، سقف یا ریل
• امکان طراحی متناسب با ایستگاه کاری

محدودیت‌ها:

• هزینه طراحی و نصب بیشتر نسبت به تجهیزات ساده‌تر
• نیاز به بررسی دقیق سازه و فضای کاری
• وابستگی عملکرد به انتخاب صحیح ابزار انتهایی
• افزایش پیچیدگی سیستم در مدل‌های دارای کنترل خودکار
• نیاز به سرویس دوره‌ای اجزای مکانیکی، پنوماتیک یا الکتریکی

تفاوت منیپولیتور مفصلی و کابلی چیست؟

تفاوت اصلی این دو تجهیز در نحوه هدایت بار است. منیپولیتور مفصلی از بازوی صلب استفاده می‌کند که مناسب حرکت عمودی ساده است؛ در حالی که سیستم کابلی بار را از طریق کابل جابه‌جا می‌کند که برای بارهای نامتعادل و عملیات نیازمند هدایت صلب، منیپولیتور مفصلی انتخاب مناسب‌تری است. جدول مقایسه زیر تفاوت منیپولیتور مفصلی و کابلی را نشان میدهد.

هنگام انتخاب و خرید منیپولیتور مفصلی به چه نکاتی توجه کنیم؟

ظرفیت منیپولیتور تنها یکی از معیارهای انتخاب است و انتخاب دستگاه صرفا بر اساس وزن بار می‌تواند به طراحی نامتناسب منجر شود؛ بنابراین قبل از خرید باید مشخصات واقعی فرآیند بررسی گردد.

برخی مدل‌های صنعتی برای ظرفیت‌های چندصد کیلوگرمی تا بیش از یک تن طراحی می‌شوند، اما ظرفیت واقعی قابل استفاده به طول بازو، شعاع کاری و مشخصات دقیق کاربرد وابسته است. بنابراین تعیین ظرفیت باید بخشی از فرآیند مهندسی دستگاه باشد، نه صرفاً انتخاب یک عدد از کاتالوگ. مهم‌ترین عوامل عبارت‌اند از:

1. وزن و مرکز جرم بار: بارهای خارج از مرکز می‌توانند گشتاور قابل‌توجهی روی بازو ایجاد کنند.
2. شعاع کاری: فاصله موردنیاز از محور نصب تا دورترین نقطه حرکت باید مشخص شود.
3. نوع حرکت: بلندکردن، چرخش، کج‌کردن و موقعیت‌دهی نیازمند ساختار حرکتی مناسب هستند.
4. تعداد سیکل کاری: دفعات استفاده در ساعت یا شیفت روی انتخاب محرک و دوام اجزا تأثیر دارد.
5. نوع محیط: دما، گردوغبار، رطوبت، مواد شیمیایی و شرایط خاص تولید باید در طراحی لحاظ شوند.
6. روش نصب: فضای کف، سقف و مسیر عبور تجهیزات تعیین می‌کند مدل ستونی، سقفی یا ریلی مناسب‌تر باشد.
7. نوع تجهیزات انتهایی: گیره، مکنده یا ابزار اختصاصی باید با مشخصات قطعه سازگار باشد.
8. سیستم ایمنی و کنترل: ترمز محورها، محدودکننده حرکت، شیرهای ایمنی و مکانیزم نگهدارنده بار باید متناسب با ریسک فرآیند انتخاب شوند.

سخن پایانی

استفاده از یک منیپولیتور مفصلی متناسب با فرآیند می‌تواند نحوه انجام عملیات جابه‌جایی و مونتاژ را به شکل محسوسی بهبود دهد. زمانی که ظرفیت دستگاه، شعاع دسترسی، نوع حرکت و ابزار انتهایی بر اساس مشخصات واقعی بار انتخاب شده باشند، اپراتور می‌تواند قطعات را با نیروی فیزیکی کمتر و کنترل بیشتری جابه‌جا و در موقعیت موردنظر قرار دهد.

این موضوع علاوه بر کاهش فشار ناشی از جابه‌جایی دستی، امکان اجرای پایدارتر عملیات تکراری و کاهش وابستگی فرآیند به توان فیزیکی نیروی انسانی را فراهم می‌کند. گروه صنعتی آذرتسکا با بررسی نیاز عملیاتی و مشخصات فرآیند می‌تواند در انتخاب و طراحی راهکار مناسب برای جابه‌جایی و هندلینگ صنعتی به واحدهای صنعتی و تولیدی کمک کند.
