در بسیاری از محیط‌های صنعتی، جابه‌جایی مکرر قطعات سنگین و حجیم بخشی از فرآیند تولید است. وزن و ابعاد قطعات، تکرار عملیات و محدودیت توان فیزیکی اپراتورها می‌تواند فشار زیادی بر نیروی انسانی وارد کرده و خطر آسیب‌های ناشی از جابه‌جایی دستی را افزایش دهد.
از سوی دیگر، سرعت و دقت تولید، استفاده از روش‌هایی را ضروری می‌کند که نیازهای عملیاتی را با الزامات ایمنی و ارگونومی هماهنگ سازند. به همین دلیل، تجهیزات جابه‌جایی صنعتی، از جمله منیپولیتور کابلی، برای کاهش فشار فیزیکی، بهبود شرایط کاری و افزایش بهره‌وری در صنایع مختلف مورد استفاده قرار می‌گیرند.
در این مقاله با نحوه عملکرد، اجزا، انواع، کاربرد منیپولیتور کابلی، روش‌های نصب و نکات انتخاب آن آشنا می‌شویم.

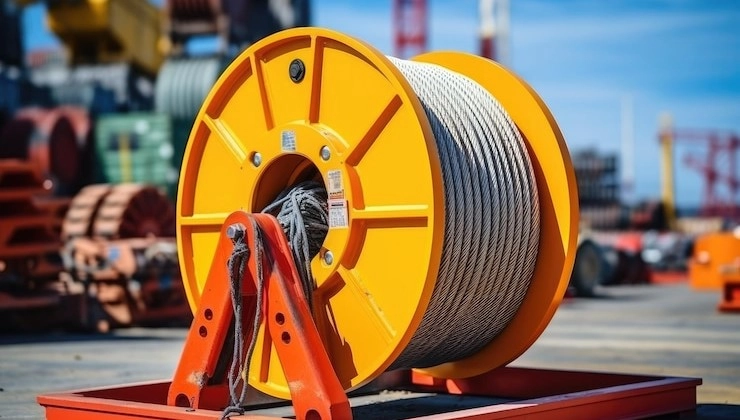

منیپولیتور کابلی چیست و چگونه کار می‌کند؟
منیپولیتور کابلی تجهیزی برای بلند کردن، نگه داشتن، جابه‌جایی و موقعیت‌دهی بار است که انتقال نیرو در آن از طریق کابل یا سیم‌بکسل انجام می‌شود. این ساختار به اپراتور اجازه می‌دهد بار را با نیروی فیزیکی بسیار کمتری حرکت دهد و آن را در محدوده کاری مشخص به موقعیت مورد نظر برساند.
در بسیاری از مدل‌ها، کابل‌ها به بازو متصل هستند و مکانیزم بالانس، وزن بار و ابزار را تا حد زیادی جبران می‌کند. نمونه‌های صنعتی این تجهیزات می‌توانند با سیستم‌های پنوماتیک، الکتروپنوماتیک یا برقی کنترل شوند. نحوه عملکرد منیپولیتور کابلی به نوع مکانیزم تعادل، ظرفیت بار و سیستم محرک وابسته است.
پس از اتصال ابزار گیرنده به بار، نیروی ایجادشده توسط سیستم بالانس موجب می‌شود اپراتور بتواند حرکت عمودی یا افقی را با کنترل بیشتری انجام دهد. در برخی طراحی‌ها نیز بازو روی ستون ثابت، سازه سقفی یا ریل حرکت می‌کند تا محدوده دسترسی افزایش پیدا کند.
اجزای اصلی منیپولیتور کابلی چیست؟
شناخت اجزای منیپولیتور کابلی برای انتخاب صحیح، تعمیرات و ارزیابی ظرفیت دستگاه اهمیت دارد. ساختار دقیق تجهیزات بر اساس سازنده و کاربرد متفاوت است، اما بخش‌های اصلی معمولا در چند گروه قرار می‌گیرند.
- سازه یا بازوی اصلی: که مسیر حرکت و تحمل بار را فراهم می‌کند.
- کابل یا سیم‌بکسل: که وظیفه انتقال نیرو و نگهداری بار را بر عهده دارد.
- مکانیزم بالانس: برای جبران وزن بار و کاهش نیروی مورد نیاز اپراتور
- سیستم محرک: شامل تجهیزات پنوماتیک، الکتریکی یا ترکیبی
- ابزار انتهایی: مانند گیره، قلاب، مگنت، مکنده یا ابزار اختصاصی
- سیستم کنترل: برای هدایت حرکت و کنترل وضعیت بار
- ترمز و تجهیزات ایمنی: برای جلوگیری از سقوط یا حرکت ناخواسته بار
انواع منیپولیتور کابلی بر اساس ساختار و نحوه حرکت
انواع منیپولیتور کابلی را می‌توان بر اساس نحوه نصب، ساختار بازو و سیستم حرکت دسته‌بندی کرد. این دسته‌بندی به انتخاب تجهیز متناسب با فضای کاری و نوع فرآیند کمک می‌کند.
منیپولیتور کابلی ثابت
این مدل روی ستون یا سازه ثابت نصب می‌شود و برای ایستگاه‌هایی مناسب است که عملیات جابه‌جایی در محدوده مشخصی انجام می‌شود. ساختار ثابت معمولاً نصب ساده‌تر و کنترل مناسبی روی محدوده کاری ایجاد می‌کند.
منیپولیتور کابلی سقفی
در این نوع، تجهیز روی سازه بالای محل کار قرار می‌گیرد و فضای کف برای ماشین‌آلات و عبور کارکنان آزاد می‌ماند. این ساختار برای خطوط تولیدی که فضای زمینی محدود دارند کاربرد بیشتری دارد.
منیپولیتور کابلی ریلی
در مدل ریلی، دستگاه یا بخش حامل آن روی ریل حرکت می‌کند و امکان انتقال بار بین چند موقعیت کاری فراهم می‌شود. استفاده از ریل می‌تواند محدوده عملیاتی دستگاه را نسبت به یک ایستگاه ثابت افزایش دهد.
منیپولیتور سیم بکسلی
منیپولیتور سیم بکسلی از کابل فولادی یا سیم‌بکسل برای انتقال نیرو و نگهداری بار استفاده می‌کند. این ساختار در کاربردهایی که انعطاف حرکتی و کاهش وزن مجموعه اهمیت دارد، مورد توجه قرار می‌گیرد.
منیپولیتور کابلی پنوماتیک و برقی چه تفاوتی دارند؟
تفاوت اصلی این دو گروه به منبع انرژی و شیوه ایجاد حرکت مربوط می‌شود. انتخاب میان این دو به زیرساخت کارخانه، سرعت مورد نیاز، دقت، محیط کار و نوع بار وابسته است. در برخی کاربردها، ترکیب سیستم‌های مختلف نیز امکان‌پذیر است.
| ویژگی | منیپولیتور پنوماتیک | منیپولیتور برقی |
| منبع انرژی | هوای فشرده | برق |
| کنترل حرکت | مناسب برای حرکت سریع و نرم | مناسب برای کنترل دقیق |
| زیرساخت مورد نیاز | کمپرسور و شبکه هوای فشرده | شبکه برق و تجهیزات کنترلی |
| محیط‌های صنعتی | مناسب محیط‌های خاص و خطوط تولید | مناسب کاربردهای عمومی و دقیق |
| نگهداری | وابسته به کیفیت هوای فشرده | وابسته به موتور و تجهیزات الکتریکی |
روش‌های نصب منیپولیتور کابلی؛ زمینی، سقفی و ریلی
روش نصب باید بر اساس ظرفیت سازه، محدوده حرکت و چیدمان ایستگاه انتخاب شود. نصب زمینی معمولا با ستون یا پایه مستقل انجام می‌شود و زمانی کاربرد دارد که امکان اتصال مطمئن به سازه سقف وجود نداشته باشد.
نصب سقفی فضای کف را آزاد می‌کند، اما نیازمند بررسی دقیق ظرفیت سازه نگهدارنده است. سیستم‌های ریلی نیز برای پوشش چند ایستگاه یا انتقال بار در یک مسیر مشخص استفاده می‌شوند.

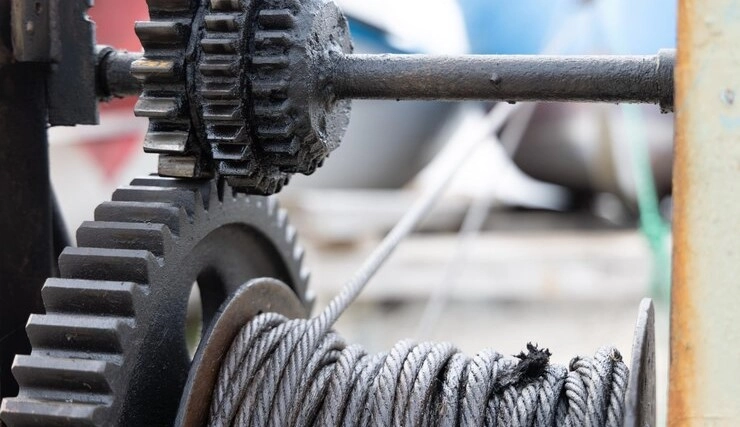

کاربردهای منیپولیتور کابلی در صنایع مختلف
کاربرد منیپولیتور کابلی معمولا به فرآیندهایی مربوط می‌شود که در آن اپراتور باید بار را به صورت مکرر بلند، جابه‌جا یا دقیقا در یک موقعیت مشخص قرار دهد. استفاده از تجهیزات مکانیکی برای کاهش نیروی لازم در جابه‌جایی بار یکی از اصول مهم کنترل ریسک‌های ارگونومیک محسوب می‌شود.
- صنعت خودروسازی: برای جابه‌جایی قطعات، مجموعه‌های مونتاژی، ابزارها و اجزای بدنه در خطوط تولید و مونتاژ استفاده می‌شود.
- ریخته‌گری و صنایع فلزی: در محیط‌های ریخته‌گری، منیپولیتور کابلی صنعتی می‌تواند برای جابه‌جایی قطعات داغ، قالب‌ها یا تجهیزات مورد استفاده قرار گیرد.
- صنایع شیشه: برای انتقال و موقعیت‌دهی صفحات شیشه‌ای می‌توان از ابزارهایی مانند مکنده‌های مناسب استفاده کرد تا احتمال آسیب به قطعه کاهش یابد.
- بسته‌بندی و لجستیک: در جابه‌جایی کارتن، قطعات و محموله‌های تکراری، استفاده از سیستم‌های بالانس و گیرنده مناسب می‌تواند فشار فیزیکی واردشده به اپراتور را کاهش دهد.
- خودروسازی و خطوط مونتاژ: در مونتاژ قطعات سنگین یا قرار دادن اجزا در موقعیت دقیق، این تجهیزات امکان کنترل بهتر بار را در اختیار اپراتور قرار می‌دهند.
مزایا و محدودیت‌های منیپولیتور کابلی
مزایای منیپولیتور کابلی زمانی بیشتر نمایان می‌شود که دستگاه بر اساس فرآیند واقعی انتخاب و تنظیم شده باشد. در مقابل، انتخاب ظرفیت یا ساختار نامناسب می‌تواند هزینه و پیچیدگی غیرضروری ایجاد کند.
| مزایای منیپولیتور کابلی | محدودیت‌های نیپولیتور کابلی |
| کاهش نیروی فیزیکی مورد نیاز | نیاز به طراحی متناسب با کاربرد |
| افزایش ارگونومی ایستگاه کاری | وابستگی عملکرد به کابل و مکانیزم بالانس |
| امکان جابه‌جایی کنترل‌شده بار | نیاز به فضای مناسب برای حرکت |
| قابلیت استفاده از ابزارهای مختلف | هزینه اولیه بیشتر از تجهیزات دستی ساده |
| امکان نصب ثابت، سقفی یا ریلی | نیاز به بازرسی و نگهداری منظم |
تفاوت منیپولیتور کابلی و مفصلی چیست؟
منیپولیتور کابلی معمولا برای ایجاد حرکت سبک و کنترل‌شده بار از کابل و سیستم بالانس استفاده می‌کند و برای حرکت نرم بار و جبران وزن اهمیت مناسب است.
اما منیپولیتور مفصلی بر پایه بازوهای دارای مفصل و محورهای حرکتی ساخته می‌شود و مناسب موقعیت‌دهی چندمحوره و مسیر حرکتی پیچیده است. این تفاوت باعث می‌شود انتخاب میان آن‌ها بیشتر به هندسه فضای کاری، نوع بار، محدوده دسترسی و میزان آزادی حرکت مورد نیاز وابسته باشد.
نکات ایمنی و نگهداری منیپولیتور کابلی
ایمنی در استفاده از تجهیزات بالابر تنها به ظرفیت اسمی دستگاه محدود نمی‌شود و وضعیت کابل، اتصالات، ابزار گیرنده و مسیر حرکت نیز باید بصورت دوره‌ای بررسی شود.
- بررسی روزانه کابل یا سیم‌بکسل از نظر فرسودگی و آسیب
- کنترل قلاب، گیره، مکنده یا ابزار انتهایی
- بررسی عملکرد ترمز و سیستم ضدسقوط
- اطمینان از قرار داشتن بار در محدوده ظرفیت مجاز
- جلوگیری از حضور افراد در محدوده خطر بار معلق
- انجام سرویس دوره‌ای مطابق دستورالعمل سازنده
- بررسی اتصالات و سازه نگهدارنده
- آموزش اپراتورها برای کار با سیستم کنترل و ابزار گیرنده
هنگام انتخاب و خرید منیپولیتور کابلی به چه نکاتی توجه کنیم؟
انتخاب بالانسر کابلی یا یک سیستم کامل منیپولیتور باید بر اساس نیاز واقعی خط تولید انجام شود. صرفا انتخاب دستگاهی با ظرفیت بالاتر لزوما به معنای انتخاب بهتر نیست و می‌تواند هزینه و ابعاد تجهیز را افزایش دهد.
- ظرفیت بار و تجهیزات متصل به منیپولیتور را مشخص کنید.
- محدوده حرکتی (ارتفاع، شعاع و مسیر حرکتی) را مشخص کنید.
- نوع قطعه و ابزار گیرنده را تعیین کنید.
- منبع انرژی (شبکه هوای فشرده یا انرژی برق) کارخانه را در نظر بگیرید.
- ساختار نصب را انتخاب کنید(سقفی یا ریلی).
- شرایط محیطی (مانند دما، گردوغبار، رطوبت، مواد شیمیایی و خطرات احتمالی) را بررسی نمایید.
- خدمات و قطعات یدکی را ارزیابی کنید.
مشاوره و ارائه راهکار مناسب با کسب و کار شما همراه تیم آذرتسکا
استفاده از تجهیزات مناسب جابه‌جایی می‌تواند بخشی از چالش‌های خطوط تولید را برطرف کرده و شرایط انجام فعالیت‌های تکراری و سنگین را برای اپراتورها بهبود دهد. همچنین طراحی صحیح می‌تواند به بهبود ارگونومی و کاهش فشار ناشی از جابه‌جایی دستی کمک کند.
آذرتسکا می‌تواند با بررسی نوع قطعه، وزن بار، فرآیند کاری و شرایط خط تولید، راهکار مناسب برای جابه‌جایی و هندلینگ صنعتی را متناسب با نیاز مجموعه پیشنهاد دهد. جهت مشاوره، محاسبه دقیق هزینه‌ها و انتخاب تجهیزات می‌توانید با متخصصان ما در گروه صنعتی آذرتسکا تماس حاصل فرمایید.
سوالات متداول
منیپولیتور کابلی برای چه وزن‌هایی مناسب است؟
ظرفیت منیپولیتور کابلی به طراحی سازنده و نوع مکانیزم بستگی دارد و نمی‌توان یک ظرفیت عمومی برای همه مدل‌ها تعیین کرد. انتخاب باید بر اساس وزن واقعی بار و ابزار انجام شود.
تفاوت بالانسر کابلی و منیپولیتور کابلی چیست؟
بالانسر کابلی بیشتر برای جبران وزن ابزار یا بار و کاهش نیروی لازم برای نگهداری آن استفاده می‌شود، در حالی که منیپولیتور کابلی یک سیستم کامل‌تر برای هدایت، بلند کردن و موقعیت‌دهی بار است.
آیا منیپولیتور کابلی می‌تواند برای قطعات حساس استفاده شود؟
بله، در صورت انتخاب ابزار گیرنده مناسب می‌توان از آن برای قطعات حساس استفاده کرد. مکنده‌ها، گیره‌های اختصاصی و ابزارهای کنترل‌شده امکان جابه‌جایی قطعاتی را فراهم می‌کنند که تماس نامناسب می‌تواند به آن‌ها آسیب برساند.
منیپولیتور پنوماتیک بهتر است یا برقی؟
هیچ‌کدام به صورت مطلق بهتر نیستند. انتخاب هرکدام به سرعت، دقت، زیرساخت انرژی، شرایط محیطی و نوع فرآیند بستگی دارد. مدل پنوماتیک در برخی فرآیندهای سریع و صنعتی مناسب است و مدل برقی می‌تواند برای کنترل دقیق‌تر گزینه مناسبی باشد.
آیا امکان نصب منیپولیتور کابلی روی ریل وجود دارد؟
بله. برخی مدل‌ها برای نصب روی ریل‌های سقفی یا سازه‌های متحرک طراحی می‌شوند و می‌توانند امکان جابه‌جایی بار میان چند موقعیت کاری را فراهم کنند. طراحی ریل باید ظرفیت بار و نیروهای واردشده در حین حرکت را در نظر بگیرد.
