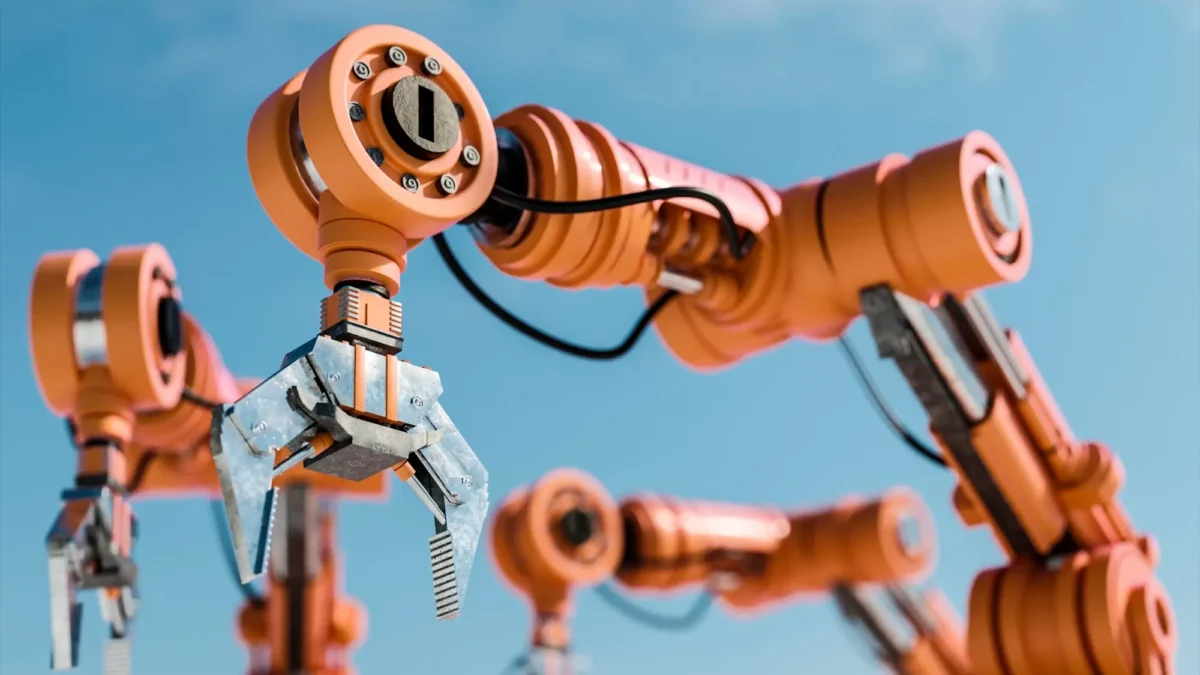

منیپولیتور (manipulator) یا بالانسر چیست؟ انواع و تجهیزات آن

در بسیاری از خطوط تولید، جابه‌جایی قطعات سنگین، حجیم یا حساس به نیرویی بیش از توان اپراتور نیاز دارد. استفاده مستقیم از نیروی انسانی می‌تواند باعث خستگی، وضعیت بدنی نامناسب و کاهش سرعت عملیات و یا حتی صدمات جبران ناپذیر شود.

منیپولیتور یا بالانسر صنعتی برای کاهش همین فشار طراحی شده‌اند. این تجهیزات با پشتیبانی از وزن بار و ایجاد حرکت کنترل‌شده، امکان بلند کردن، انتقال، چرخاندن و قرار دادن قطعات را با نیروی دستی کمتر فراهم می‌کنند.

در این مقاله با منیپولیتورها و بالانسرها، تفاوت آن‌ها با جرثقیل، انواع مختلف این تجهیزات و مهم‌ترین معیارهای انتخاب و سفارش آن‌ها آشنا می‌شوید.

منیپولیتور چیست و بالانسر صنعتی چه کاربردی دارد؟

منیپولیتور صنعتی (manipulator) سامانه‌ای مکانیکی برای گرفتن، بلند کردن و هدایت بار در محدوده کاری مشخص است. این تجهیز از بازو، مکانیزم حرکتی، عملگر و ابزار انتهایی تشکیل می‌شود و برای قطعاتی مناسب است که باید در موقعیت یا زاویه مشخص قرار گیرند.

بالانسر صنعتی نیز برای متعادل کردن وزن ابزار یا قطعه کاربرد دارد تا اپراتور بتواند آن را با نیروی کمتری نگه دارد و جابه‌جا کند. در مدل‌های ساده فنر داخلی و در مدل‌های پیشرفته هوای فشرده یا موتور نیروی تعادل را ایجاد می‌کنند. بالانسر بر کاهش نیروی نگهداری تمرکز دارد، در حالی که منیپولیتور آزادی حرکت بیشتری ارائه می‌دهد.

تفاوت منیپولیتور و جرثقیل در جابه‌جایی بار

فرق منیپولیتور و جرثقیل را باید در نوع عملیات بررسی کرد. جرثقیل معمولا برای بلند کردن و انتقال بار در محدوده‌ای گسترده و گاهی برای بارهای بسیار سنگین استفاده می‌شود.

منیپولیتور صنعتی بیشتر برای کارهای موضعی مانند مونتاژ، تغذیه ماشین‌آلات و قرار دادن دقیق قطعات در یک ایستگاه کاری طراحی می‌شود. منیپولیتور کنترل دقیق و گریپر اختصاصی را فراهم می‌کند، در حالی که جرثقیل برای مسیرهای گسترده‌تر مناسب است. انتخاب یکی از این دو باید بر اساس وزن، مسیر، دقت و فضای نصب انجام شود.

بررسی انواع بالانسر صنعتی بر اساس نحوه تأمین نیرو

انواع بالانسر صنعتی را می‌توان بر اساس روش ایجاد نیروی تعادل به سه گروه اصلی تقسیم کرد:

1. بالانسر فنری ابزار

در این مدل، فنر داخلی نیروی مخالف وزن ابزار ایجاد می‌کند و کابل آن را متصل نگه می‌دارد. سادگی و نیاز کم به تجهیزات جانبی، بالانسر فنری را برای خطوط مونتاژ و کارگاه‌ها مناسب کرده است. نمونه‌های صنعتی این تجهیزات در ظرفیت‌های مختلف تولید می‌شوند.

2. بالانسر بادی

بالانسر بادی با هوای فشرده وزن ابزار یا قطعه را متعادل می‌کند و برای محیط‌های دارای شبکه هوای فشرده و حرکت نرم مناسب است. این ساختار در عملیات تکراری و کاربردهایی که کنترل نیروی تعادل اهمیت دارد، مورد استفاده قرار می‌گیرد.

3. بالانسر برقی

بالانسر برقی با بهره‌گیری از موتور و سامانه کنترل الکترونیکی، امکان تنظیم و کنترل حرکت بار را با دقت بالا فراهم می‌کند. این نوع بالانسر برای خطوط تولید خودکار و فرآیندهایی که سرعت، تکرارپذیری و کنترل موقعیت اهمیت دارد، گزینه مناسبی است.

انواع منیپولیتور از نظر ساختار مکانیکی

ساختار بازو، محدوده حرکت و دسترسی منیپولیتور را تعیین می‌کند. سه معماری متداول عبارت‌اند از:

1. منیپولیتور مفصلی

منیپولیتور مفصلی از چند بازوی متصل به یکدیگر از طریق مفصل‌های چرخشی تشکیل می‌شود و امکان حرکت بار در چند محور و تغییر جهت آن را فراهم می‌کند. این ساختار برای فرآیندهایی که نیاز به دسترسی از زوایای مختلف و موقعیت‌دهی دقیق قطعه دارند، کاربرد گسترده‌ای دارد.

2. منیپولیتور کابلی

منیپولیتور کابلی با استفاده از کابل، قرقره و مکانیزم‌های انتقال نیرو، امکان کنترل و جابه‌جایی بار را در محدوده کاری مشخص فراهم می‌کند و می‌توانند وزن مجموعه بازو را کاهش دهند. این ساختار به دلیل وزن نسبتاً کم و انعطاف مناسب، برای ایستگاه‌هایی که کاهش جرم بازو و دسترسی به نقاط مختلف اهمیت دارد، گزینه مناسبی محسوب می‌شود. کیفیت کابل و اتصالات در ایمنی اهمیت دارد.

3. منیپولیتور تلسکوپی

منیپولیتور تلسکوپی از بخش‌های تو در تو تشکیل می‌شود و طول بازو را تغییر می‌دهد؛ بنابراین برای دسترسی خطی و شعاع کاری متغیر مناسب است. انتخاب میان ساختارهای منیپولیتور مفصلی و کابلی یا تلسکوپی باید بر اساس هندسه محل کار انجام شود.

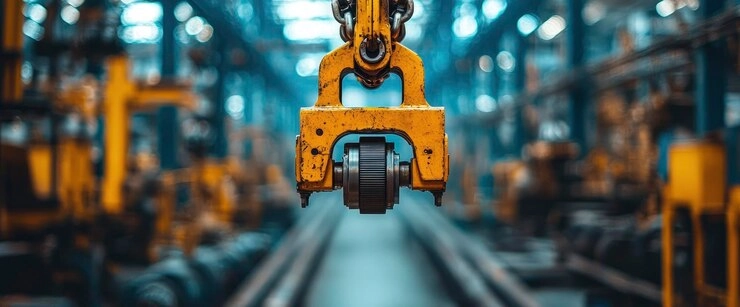

تجهیزات و قطعات تشکیل‌دهنده منیپولیتور صنعتی

تجهیزات و اجزای بالانسر و منیپولیتور با توجه به ظرفیت و کاربرد تغییر می‌کنند، اما اجزای اصلی شامل سازه نگهدارنده، بازو، مفصل‌ها، عملگر، سیستم کنترل، مکانیزم تعادل، کابل یا شیلنگ، حسگرها و ابزار انتهای بازو است.

مدل‌های پنوماتیک به شیر کنترل و واحد آماده‌سازی هوا نیز نیاز دارند. سازه باید توان تحمل بار و نیروهای ناشی از حرکت را داشته باشد. عملگر می‌تواند پنوماتیکی، هیدرولیکی یا الکتریکی باشد و حسگرهای موقعیت یا فشار در مدل‌های پیشرفته به کار می‌روند. ظرفیت اجزا باید با شرایط واقعی فرآیند هماهنگ باشد.

معرفی انواع گریپر (Gripper) و ابزار انتهای بازوی منیپولیتور

گریپر رابط میان منیپولیتور و قطعه است و بر اساس شکل، جنس و وزن انتخاب می‌شود. انواع فکی، وکیوم و مغناطیسی برای کاربردهای مختلف استفاده می‌شوند و در فرآیندهای خاص، ابزار اختصاصی طراحی می‌شود. در کاربردهای دقیق باید نیروی گیرش، نقطه تماس و احتمال لغزش بررسی شود. گریپرهای الکتریکی نیز برای عملیات دقیق و تکرارپذیر کاربرد دارند.

نقش بالانسر صنعتی در ارتقای ارگونومی و ایمنی اپراتور

بالانسر صنعتی با کاهش نیروی لازم برای نگهداری ابزار یا بار، فشار فیزیکی وارد بر اپراتور را کمتر می‌کند. سازمان OSHA استفاده از تجهیزات مکانیکی برای بلند کردن و موقعیت‌دهی بارهای سنگین را به عنوان یک کنترل مهندسی برای کاهش نیروی فیزیکی توصیه می‌کند.

بالانسر به تنهایی تضمین‌کننده ایمنی نیست و ظرفیت مجاز، سلامت کابل و اتصالات، مکانیزم قفل، نصب و آموزش اپراتور باید بررسی شود. نگهداری صحیح و انتخاب ظرفیت متناسب با بار نیز اهمیت اساسی دارد.

کاربرد منیپولیتور صنعتی در صنایع خودروسازی، دارویی و بسته‌بندی

منیپولیتور صنعتی در محیط‌هایی استفاده می‌شود که حمل دستی یا موقعیت‌دهی مکرر قطعات از نظر سرعت یا ارگونومی مناسب نیست. کاربردهای مهم آن عبارت‌اند از:

• صنایع خودروسازی برای جابه‌جایی موتور، گیربکس، باتری و مجموعه‌های مونتاژی
• صنایع دارویی برای انتقال ظروف، تجهیزات و مواد در فرآیندهای کنترل‌شده
• صنایع بسته‌بندی برای بلند کردن رول، کارتن، قالب و ابزارهای خط تولید
• صنایع فلزی و ماشین‌سازی برای موقعیت‌دهی قطعات در جوشکاری و مونتاژ
• خطوط مونتاژ برای نگهداری ابزارهای سنگین و تکرارشونده

راهنمای خرید منیپولیتور صنعتی و نکات مهم پیش از سفارش

قبل از سفارش باید وزن بار و گریپر، شعاع دسترسی، ارتفاع، مسیر حرکت و تعداد دفعات استفاده مشخص شود. ظرفیت اسمی به تنهایی کافی نیست، زیرا فاصله بار از محور بر گشتاور اثر می‌گذارد. منبع انرژی نیز اهمیت دارد.

در کارخانه مجهز به هوای فشرده، منیپولیتور نیوماتیک یا بالانسر بادی می‌تواند مناسب باشد، در حالی که در محیط بدون شبکه هوای فشرده، مدل برقی یا مکانیکی گزینه عملی‌تری است. برای بارهایی که به نیروی زیاد نیاز دارند، منیپولیتور هیدرولیک نیز قابل بررسی است.

کیفیت گریپر، سیستم ایمنی، قابلیت تنظیم، شرایط نصب، خدمات پس از فروش و تأمین قطعات نیز باید ارزیابی شود. در تجهیزات سفارشی، نقشه محدوده حرکتی پیش از ساخت اهمیت دارد.

جدول مقایسه جامع انواع بالانسر و منیپولیتور صنعتی

جدول زیر یک مقایسه مختصر برای انتخاب اولیه ارائه می‌کند و جایگزین محاسبات مهندسی پروژه نیست.

سخن پایانی

منیپولیتور صنعتی و بالانسر صنعتی دو راهکار مکمل برای کاهش جابه‌جایی دستی و افزایش کنترل عملیات هستند. بالانسر برای متعادل‌سازی وزن ابزار یا بار و منیپولیتور برای گرفتن و موقعیت‌دهی قطعات کاربرد دارد.

انتخاب مدل مناسب باید بر اساس وزن، هندسه قطعه، مسیر حرکت، سرعت چرخه، محیط کاری و دقت مورد نیاز انجام شود. آذرتسکا می‌تواند با بررسی فرآیند، ظرفیت بار و محدوده حرکت، راهکار مناسب منیپولیتور یا بالانسر صنعتی را پیشنهاد و طراحی کند.
