انواع تولینگ‌ منیپولیتور؛ بررسی ساختار، کاربرد آن در صنعت

جابه‌جایی قطعات در خطوط تولید زمانی دشوارتر می‌شود که بارها وزن یا ابعاد زیادی داشته باشند، شکل نامتعارف داشته باشند یا به موقعیت‌دهی دقیق نیاز داشته باشند. روش‌های دستی یا سنتی در این شرایط می‌توانند سرعت عملیات را کاهش داده و فشار فیزیکی بر اپراتور و احتمال آسیب به قطعه یا تجهیزات را افزایش دهند.

تجهیزات بالابری عمومی نیز همیشه کنترل و دقت لازم را در فرآیندهای تکرارشونده فراهم نمی‌کنند. بنابراین، تجهیزات جابه‌جایی باید متناسب با ماهیت قطعه و فرآیند انتخاب شوند و ابزار انتهایی مناسب نقش مهمی در این میان دارد. در این مقاله انواع تولینگ منیپولیتورها، ساختار، عملکرد، تفاوت با تجهیزات سنتی و نکات انتخاب آن‌ها بررسی می‌شود.

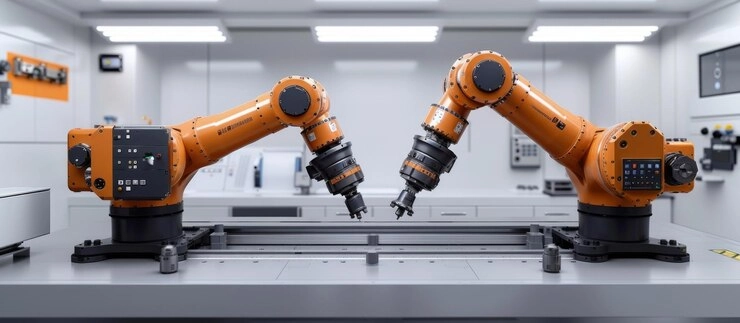

منیپولیتور چیست و چه کاربردی در خطوط تولید دارد؟

منیپولیتور صنعتی یک سیستم مکانیکی برای کنترل و جابه‌جایی قطعات در محدوده مشخصی از محیط تولید است. این تجهیزات معمولا در فرآیندهایی به کار می‌روند که انتقال دستی قطعه به دلیل وزن، ابعاد، تکرارپذیری یا شرایط کاری دشوار است. برخلاف یک ابزار ساده بالابری، منیپولیتور می‌تواند حرکت قطعه را در مسیر مشخص کنترل کند و در صورت مجهز شدن به ابزار مناسب، عملیات گرفتن و رهاسازی را نیز انجام دهد.

استفاده از این تجهیزات در خطوط مونتاژ، ماشین‌کاری، ریخته‌گری، تغذیه دستگاه‌ها، جابه‌جایی قالب و انتقال قطعات میان ایستگاه‌های تولید رایج است. در چنین سامانه‌ای، انتخاب تولینگ منیپولیتور باید متناسب با ماهیت قطعه و مناسب با هدف خط تولید باشد.

انواع منیپولیتور بر اساس ساختار مکانیکی

ساختار مکانیکی تعیین می‌کند که منیپولیتور در چه جهاتی حرکت کند، چه محدوده‌ای را پوشش دهد و چگونه نیرو را به قطعه منتقل کند. مدل‌های مختلف برای شرایط متفاوتی از دسترسی، ظرفیت و فضای نصب طراحی می‌شوند.

منیپولیتور مفصلی

منیپولیتور مفصلی از چند عضو متصل به هم تشکیل می‌شود که هر مفصل بخشی از حرکت سیستم را فراهم می‌کند. این ساختار امکان دسترسی به نقاط مختلف و نزدیک شدن به قطعات از زوایای گوناگون را فراهم کرده و برای مونتاژ و جابه‌جایی در مسیرهای غیرخطی مناسب است. در طراحی آن باید ظرفیت بار، طول بازوها، دامنه حرکت مفاصل و تأثیر این عوامل بر پایداری سیستم در نظر گرفته شود.

منیپولیتور ستونی

در منیپولیتور ستونی، مجموعه حرکتی روی یک ستون یا سازه عمودی نصب شده و بسته به طراحی می‌تواند در راستای افقی و عمودی حرکت کند. استحکام سازه و مسیر حرکتی قابل پیش‌بینی از ویژگی‌های این معماری است. این مدل برای ایستگاه‌هایی با نقاط برداشت و تحویل مشخص و نیاز محدود به آزادی حرکت مناسب بوده و قابلیت نصب روی کف سالن یا پایه اختصاصی را دارد.

منیپولیتور بازویی

در منیپولیتور بازویی، یک بازوی متحرک وظیفه انتقال ابزار و بار را بر عهده دارد. این مدل می‌تواند در اطراف یک نقطه نصب حرکت کند و برای جابه‌جایی قطعات در محدوده یک ماشین یا ایستگاه تولید مورد استفاده قرار گیرد.

طول بازو و ظرفیت آن محدوده کاری سیستم را تعیین می‌کنند. در کاربردهای صنعتی، طراحی بازو باید به گونه‌ای باشد که تغییر موقعیت بار باعث ایجاد بار اضافی یا ناپایداری در سازه نشود.

منیپولیتور کابلی

منیپولیتور کابلی با استفاده از کابل‌ها و اجزای هدایت و کشش، نیرو را منتقل و بار را کنترل می‌کند و برای پوشش فضای کاری گسترده یا جابه‌جایی بار در ارتفاع مناسب است.

کنترل نوسان بار در اثر تغییر شتاب یا جهت حرکت، از چالش‌های اصلی این سیستم است؛ بنابراین کشش کابل، مهار بار، سیستم کنترل و تولینگ باید هماهنگ طراحی شوند.

سیستم‌های بالانسر بادی و هیدرولیک

بالانسرهای صنعتی با ایجاد نیروی کمکی، وزن موثر بار را کاهش داده و جابه‌جایی قطعه را برای اپراتور آسان‌تر می‌کنند. بالانسر بادی از هوای فشرده و سامانه هیدرولیکی برای بارهای سنگین‌تر استفاده می‌شود. این تجهیزات برای جابه‌جایی مکرر قطعات در محدوده نزدیک اپراتور مناسب بوده و با هدف ایجاد حرکتی کنترل‌شده و ارگونومیک به کار می‌روند.

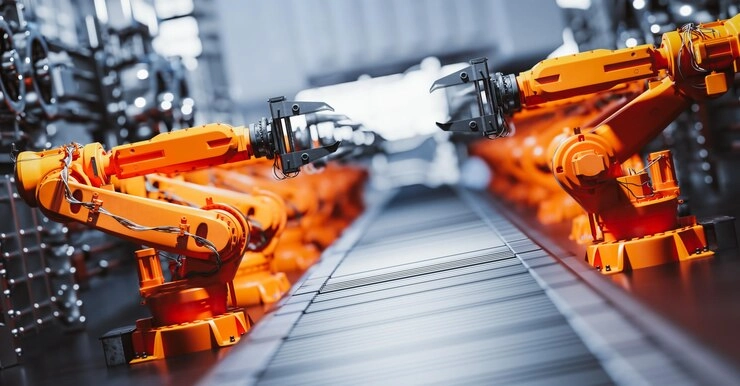

انواع تولینگ‌ منیپولیتور بر اساس روش گرفتن قطعه

تولینگ، رابط عملیاتی میان منیپولیتور و قطعه است. روش نگهداری باید بر اساس نوع ماده، شکل هندسی، نقاط قابل دسترسی و شرایط سطح انتخاب شود. مهم‌ترین انواع گریپر صنعتی در این حوزه شامل مکانیکی، وکیوم و مغناطیسی هستند.

گریپر مکانیکی و انبرکی

گریپر مکانیکی و انبرکی با استفاده از فک‌هایی که در یک یا چند نقطه با قطعه درگیر می‌شوند، آن را نگه می‌دارند. فک‌ها می‌توانند موازی، زاویه‌ای یا متناسب با شکل قطعه طراحی شوند. نیروی گیرش باید به اندازه‌ای باشد که قطعه هنگام شتاب‌گیری یا کاهش سرعت جدا نشود و فشار اضافی به سطح آن وارد نکند. جنس و شکل فک نیز در قابلیت اطمینان تولینگ مکانیکی موثر است.

گریپر وکیوم و مکشی

گریپر وکیوم و مکشی با ایجاد اختلاف فشار، نیروی نگهدارنده تولید می‌کند و برای جابه‌جایی شیشه، ورق فلزی، پلاستیک، کارتن و قطعات دارای سطح مناسب مکش کاربرد دارد.

تعداد و محل کاپ‌ها باید متناسب با هندسه قطعه انتخاب شود و عواملی مانند زبری، منافذ، آلودگی و نشتی می‌توانند ظرفیت مکش را کاهش دهند. در کاربردهای حساس، پایش خلأ و تشخیص افت مکش اهمیت دارد.

گریپر مغناطیسی یا مگنتی

گریپر مغناطیسی یا مگنتی برای جابه‌جایی قطعات فرومغناطیسی به کار می‌رود و بدون نیاز به فک، نیروی نگهدارنده را از میدان مغناطیسی تأمین می‌کند. عواملی مانند جنس و ضخامت قطعه، شکل آن و فاصله از آهنربا بر ظرفیت نگهداری اثر دارند. در کاربردهای صنعتی، عملکرد سیستم هنگام قطع انرژی نیز باید برای حفظ ایمنی بار بررسی شود.

ابزارهای مخصوص قطعات حساس و غیرمعمول

برخی قطعات با گریپرهای عمومی قابل جابه‌جایی نیستند. قطعات بسیار حساس، دارای پوشش سطحی، هندسه پیچیده یا نقاط گرفتن محدود ممکن است به فک‌های روکش‌دار، ابزارهای چندنقطه‌ای یا مکانیزم‌های ترکیبی نیاز داشته باشند.

در این شرایط، تولینگ منیپولیتور بر اساس ویژگی‌های همان قطعه طراحی می‌شود. هدف چنین ابزاری فقط نگه‌داشتن بار نیست، بلکه باید تماس ناخواسته با سطوح حساس و تغییر شکل قطعه را نیز کنترل کند.

سیستم چرخش و زاویه‌دهی قطعه

در بسیاری از فرآیندها، قطعه پس از برداشتن، نیاز به تغییر وضعیت دارد. برای این منظور می‌توان محورهای چرخشی یا واحدهای زاویه‌دهی را در تولینگ به کار برد تا قطعه حول یک محور چرخیده یا زاویه آن تغییر کند.

ظرفیت گشتاور، محدوده و سرعت چرخش، دقت توقف و نحوه مهار قطعه از پارامترهای اصلی طراحی هستند. در این سیستم هدف، تغییر وضعیت قطعه است، نه صرفا مسیر حرکت بازوی منیپولیتور.

ساخت تولینگ سفارشی منیپولیتور

زمانی که ابزار استاندارد پاسخگوی نیاز فرآیند نباشد، ساخت تولینگ سفارشی منیپولیتور مطرح می‌شود. این فرآیند با بررسی قطعه و عملیات مورد نظر، طراحی مکانیزم گرفتن، انتخاب مواد و تعیین نقاط اتصال آغاز می‌شود.

مدل سه‌بعدی نیز برای بررسی دسترسی، برخورد و نیروهای واردشده کاربرد دارد. پس از ساخت نمونه، ابزار باید در چندین سیکل کاری آزمایش و در صورت نیاز اصلاح شود تا ریسک خرابی در خط تولید کاهش یابد.

تفاوت اصلی منیپولیتور با جرثقیل و بالابرهای سنتی

جرثقیل و بالابر بیشتر برای بلند کردن و انتقال بار طراحی شده‌اند، در حالی که منیپولیتور امکان کنترل دقیق‌تر قطعه را در محدوده کاری مشخص فراهم می‌کند. منیپولیتور می‌تواند با استفاده از تولینگ متناسب با هندسه قطعه، عملیات گرفتن، چرخاندن و قرار دادن آن را انجام دهد. بنابراین انتخاب میان این تجهیزات باید بر اساس ماهیت فرآیند، میزان کنترل مورد نیاز و نحوه تعامل با بار انجام شود.

جدول مقایسه ساختارهای منیپولیتور صنعتی

جدول زیر به جای تکرار توضیحات قبلی، تفاوت عملی ساختارهای مختلف را از نظر ویژگی اصلی و محیط مناسب استفاده نشان می‌دهد.

راهنمای خرید منیپولیتور صنعتی و نکات مهم پیش از سفارش

برای سفارش یک منیپولیتور، ابتدا باید مشخصات عملیاتی خط تولید و محدودیت‌های نصب بررسی شود. این مرحله با انتخاب نوع گریپر تفاوت دارد و هدف آن تعیین مشخصات کل سامانه است. موارد زیر در مرحله طراحی و سفارش اهمیت دارند:

• ظرفیت بار اسمی و ضریب ایمنی مورد نیاز
• محدوده حرکتی افقی و عمودی
• ارتفاع نصب و فضای در دسترس
• تعداد سیکل کاری در ساعت یا شیفت
• سرعت مورد نیاز برای جابه‌جایی
• منبع انرژی موجود در محل مانند برق یا هوای فشرده
• شرایط محیطی شامل دما، گردوغبار و رطوبت
• محدودیت‌های ابعادی سالن و مسیر حرکت
• الزامات ایمنی و توقف اضطراری
• قابلیت تعمیر و تأمین قطعات مصرفی
• امکان تغییر یا توسعه تجهیزات در آینده
• خدمات طراحی، نصب، راه‌اندازی و آموزش

از طراحی تا اجرا با آذرتسکا

انتخاب تولینگ منیپولیتور باید با فرآیند تولید هماهنگ باشد. ابتدا وظیفه سیستم و شرایط حرکت مشخص می‌شود، سپس ساختار منیپولیتور انتخاب شده و در مرحله بعد، ابزار انتهایی متناسب با قطعه طراحی یا انتخاب می‌شود. در کاربردهای استاندارد، انواع گریپر صنعتی می‌توانند بخش مهمی از نیازهای جابه‌جایی را پوشش دهند، اما قطعات پیچیده یا حساس ممکن است به طراحی اختصاصی نیاز داشته باشند.

آذرتسکا می‌تواند با بررسی مشخصات فرآیند، نوع بار و شرایط کاری، در انتخاب منیپولیتور و طراحی تولینگ منیپولیتور متناسب با نیاز خطوط تولید، با واحدهای صنعتی همکاری کند. شما می‌توانید برای مشاوره راه اندازی و تهیه انواع تولینگ منیپولیتور با مشاوران ما در آذرتسکا در تماس باشید.
