پی ال سی PLC چیست و نقش آن در اتوماسیون صنعتی

در دنیای امروز که سرعت، دقت و بهره‌وری حرف اول را می‌زند، PLC یا کنترلر منطقی برنامه‌پذیر به ستون فقرات اتوماسیون صنعتی تبدیل شده است. این کامپیوتر صنعتی قدرتمند با دریافت داده از سنسورها و کنترل عملگرها، بخش مهمی از خطوط تولید، سیستم‌های حمل‌ونقل و فرآیندهای پیچیده صنعتی به شمار می‌آید. در ادامه شما را با کاربرد PLC در خطوط تولید و انواع آن آشنا خواهیم کرد.

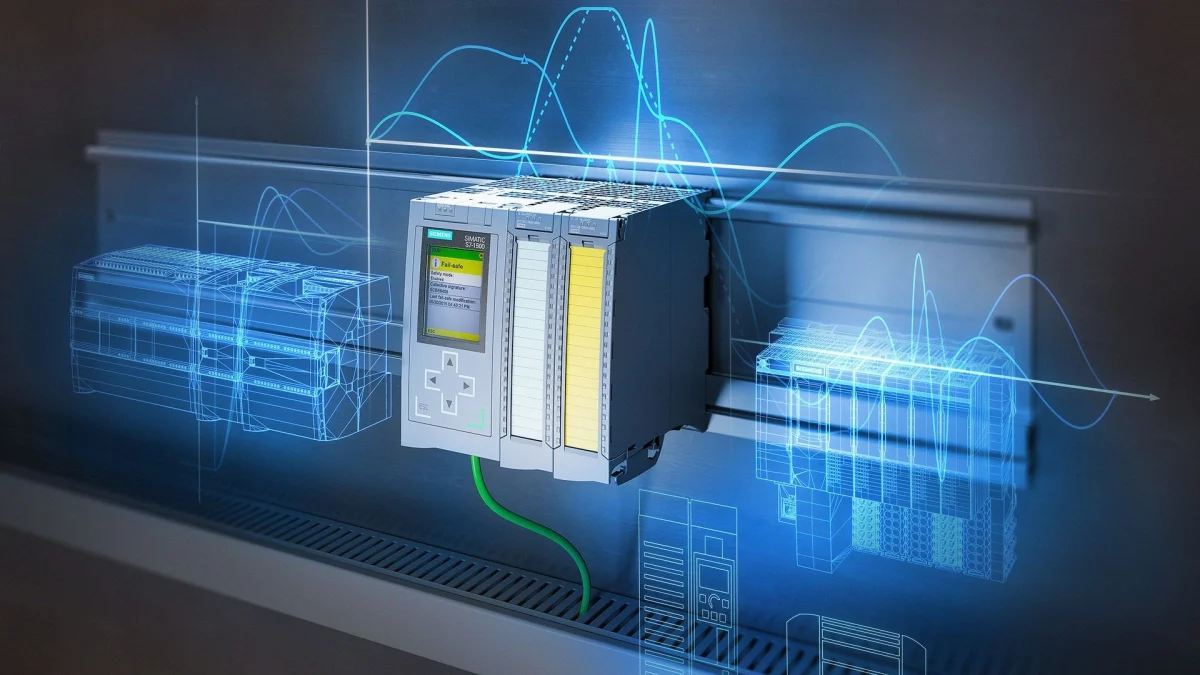

PLC چیست؟

پی ال سی چیست؟ PLC، یک کامپیوتر صنعتی است که با دریافت داده از حسگرها، پردازش طبق برنامه و ارسال فرمان به عملگرها، فرآیندها و ماشین‌آلات را به‌طور خودکار کنترل می‌کند. این کامپیوتر به دلیل مقاومت بالا، سرعت و قابلیت برنامه‌ریزی مجدد، جایگزین مدارهای رله‌ای قدیمی شده و در اتوماسیون صنعتی کاربرد گسترده دارد. ساختار پی ال سی شامل بخش‌هایی مانند CPU، ماژول‌های ورودی/خروجی و منبع تغذیه است که هماهنگ برای این کنترل دقیق عمل می‌کنند.

تاریخچه PLC

اگر به تاریخچه PLC و روند شکل‌گیری آن نگاهی بیندازیم، تا اواسط دهه ۱۹۶۰ کنترل فرآیندهای صنعتی با مدارهای رله‌کنتاکتوری انجام می‌شد که پیچیدگی سیم‌کشی، عیب‌یابی سخت و هزینه نگهداری بالا داشتند. در سال ۱۹۶۸، ریچارد مورلی نخستین پی ال سی را معرفی کرد تا با برنامه‌ریزی نرم‌افزاری، منطق کنترل به‌سادگی تغییر یابد. از آن زمان، با وجود تفاوت‌ها در قابلیت‌ها و قیمت PLC، این فناوری در صنایع مختلف به‌طور گسترده به کار گرفته شده است.

تفاوت PLC با سیستم‌های قدیمی (رله‌ها)

پی ال سی نسبت به سیستم‌های کنترل مبتنی بر رله، انعطاف‌پذیری و سرعت بسیار بالاتری دارد، ولی در رله‌ها برای هر تغییر در منطق کنترل باید سیم‌کشی و اتصالات سخت‌افزاری اصلاح می‌شد. علاوه بر این، پی ال سی با کاهش حجم سیم‌کشی، عیب‌یابی را ساده‌تر کرده و فضای کمتری اشغال می‌کند، در حالی که رله‌ها پرمصرف‌تر، کندتر و نیازمند نگهداری بیشتر بودند.

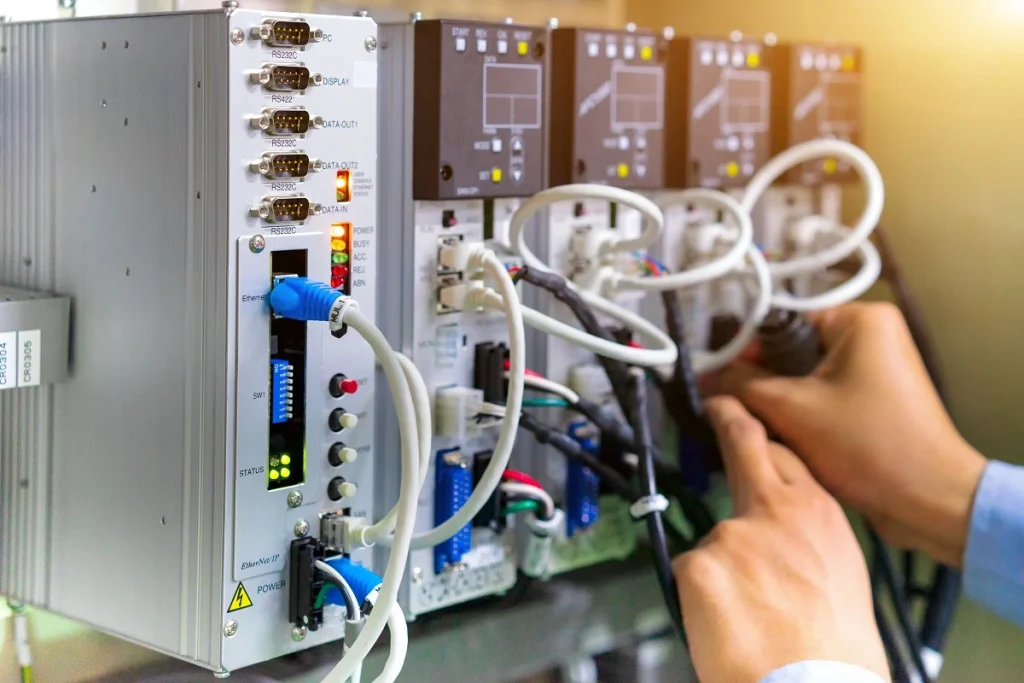

اجزای اصلی PLC

اجزای PLC عبارت است از:

1. واحد پردازش مرکزی(CPU): بخش اصلی که همه پردازش‌ها، تصمیم‌گیری‌ها و اجرای برنامه‌ها را انجام می‌دهد و نتیجه را به خروجی‌ها می‌فرستد.
2. ماژول‌های ورودی(Input): دریافت سیگنال از سنسورها، دکمه‌ها یا سایر تجهیزات و تبدیل آن به داده قابل‌فهم برای PLC
3. ماژول‌های خروجی(Output): دریافت فرمان‌های پردازش‌شده از CPU و ارسال به عملگرهایی مانند موتورها، شیرهای برقی یا چراغ‌ها
4. منبع تغذیه(Power Supply): تامین انرژی لازم برای عملکرد PLC و اجزای آن با ولتاژهای استاندارد صنعتی
5. ماژول‌های ارتباطی(Communication Modules): برقراری ارتباط و تبادل داده بین PLC و سایر دستگاه‌ها یا شبکه‌های صنعتی با استفاده از پروتکل‌هایی مثل Modbus یا Ethernet
6. نرم‌افزار و محیط برنامه‌نویسی: ابزار اختصاصی برای نوشتن، تست، شبیه‌سازی و عیب‌یابی برنامه با پشتیبانی از زبان‌هایی مانند Ladder Diagram و Structured Text

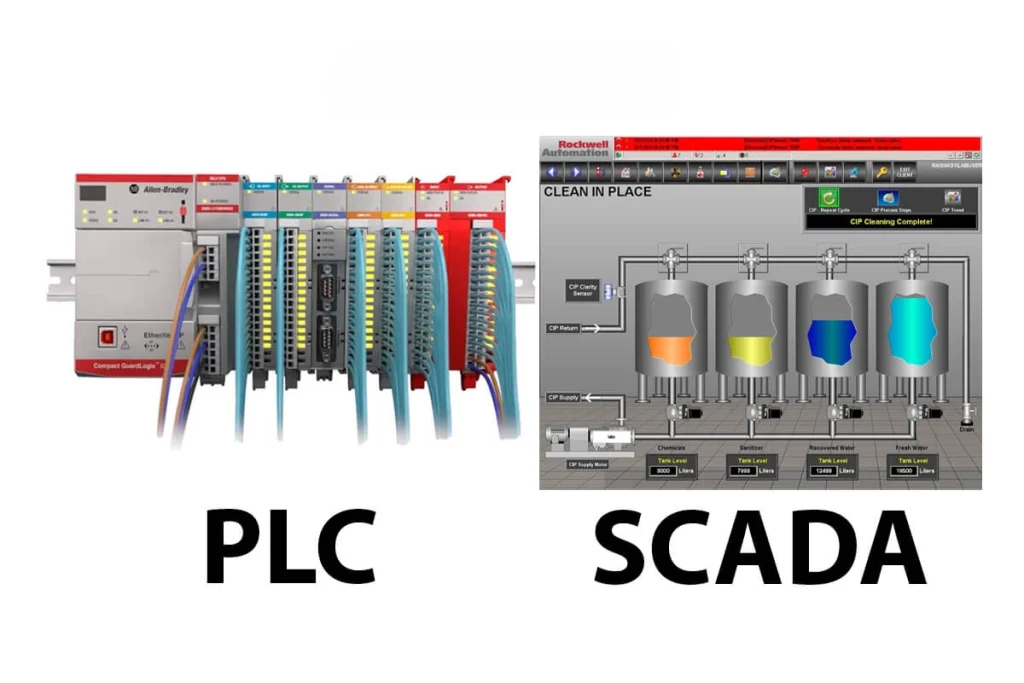

انواع PLC و کاربرد هرکدام

در ادامه شما را با انواع و کاربرد PLC در صنعت آشنا خواهیم کرد.

1. PLC کامپکت

PLC کامپکت، همه اجزا مانند CPU، ورودی/خروجی‌ها و منبع تغذیه را در یک بدنه کوچک ادغام کرده است. این مدل برای پروژه‌های کوچک و متوسط، مثل کنترل یک ماشین خاص، خطوط بسته‌بندی یا سیستم‌های تهویه مطبوع مناسب است. مزیت اصلی آن نصب آسان، هزینه کمتر و اشغال فضای کم است. اما در مقایسه با مدل‌های ماژولار، انعطاف‌پذیری و قابلیت ارتقای کمتری دارد.

2. PLC ماژولار

در PLC ماژولار، اجزای اصلی به صورت جداگانه و قابل افزودن یا تعویض طراحی شده‌اند. این انعطاف‌پذیری باعث می‌شود بتوان تا با توجه به نیاز پروژه، تعداد ورودی/خروجی‌ها یا قابلیت‌های ارتباطی را افزایش داد. این نوع پی ال اس برای خطوط تولید بزرگ، سامانه‌های چندبخشی و پروژه‌هایی که امکان توسعه در آینده دارند، ایده‌آل است.

3. PLC صنعتی بزرگ (DCS و SCADA)

PLCهای صنعتی بزرگ در قالب سیستم‌های کنترل توزیع‌شده (DCS) یا سامانه‌های نظارت و گردآوری داده(SCADA) استفاده می‌شوند  این سیستم ها برای کنترل فرآیندهای پیچیده و گسترده در صنایع نفت و گاز، نیروگاه‌ها و پتروشیمی به کار می‌روند و قابلیت مدیریت هزاران نقطه ورودی/خروجی، کنترل همزمان چند زیرسیستم و نظارت بلادرنگ را دارند.

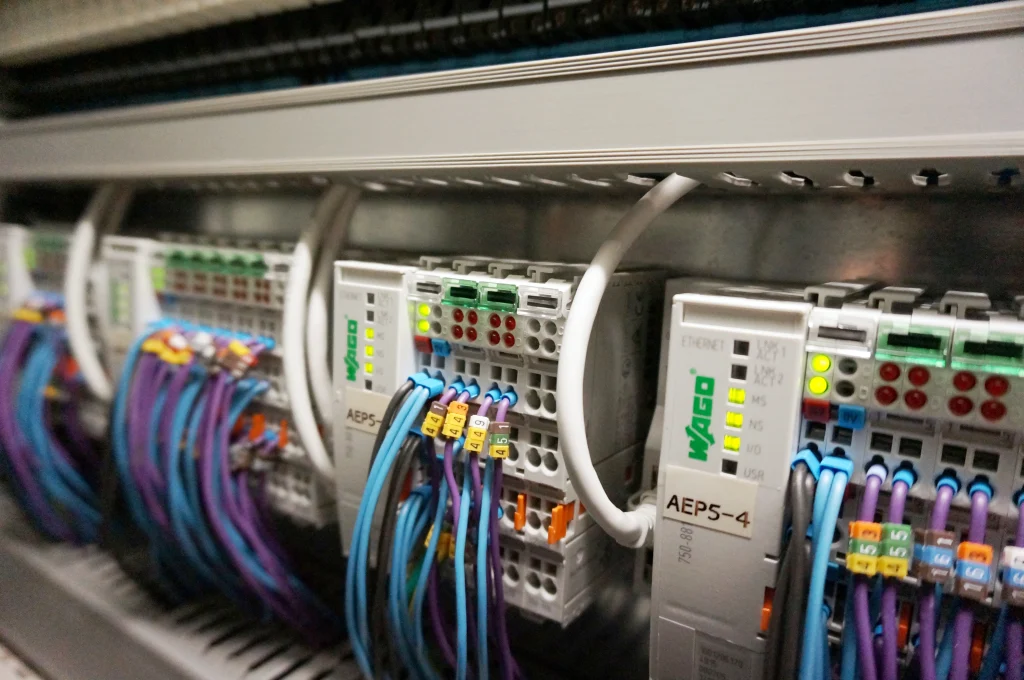

زبان‌های برنامه نویسی PLC

زبان های برنامه نویسی پی ال سی عبارت اند از:

1. زبان نردبانی(adder Logic): محبوب‌ترین زبان برنامه‌نویسی پی ال سی است که شباهت زیادی به مدارهای رله‌ای قدیمی دارد و با نمادهای گرافیکی شبیه نردبان طراحی می‌شود. یادگیری و خواندن آن برای تکنسین‌ها و مهندسان برق بسیار ساده است.
2. زبان متنی(Structured Text): زبانی شبیه زبان‌های برنامه‌نویسی مدرن مثل Pascal یا C که برای منطق پیچیده، پردازش داده‌ها و عملیات محاسباتی پیشرفته کاربرد دارد.
3. زبان بلوکی(FBD – Function Block Diagram): زبان گرافیکی مبتنی بر بلوک‌های عملکردی که برای طراحی فرآیندها و کنترل‌های پیوسته یا ترتیبی استفاده شده و خوانایی بالایی دارد.

نقش PLC در اتوماسیون صنعتی

نقش PLC در اتوماسیون صنعتی عبارت است از:

1.کنترل خطوط تولید کارخانه‌ها

پی ال سی با مدیریت دقیق عملیات ماشین‌آلات و هماهنگی بین بخش‌های مختلف خط تولید و سرعت، کیفیت و بهره‌وری را بهبود می‌بخشد. این کنترل متمرکز باعث کاهش توقف‌های ناخواسته، افزایش دقت در تولید و انعطاف‌پذیری برای تغییر محصولات می‌شود.

2.صنایع خودروسازی

PLC در صنعت خودروسازی نقش اصلی در کنترل ربات‌های جوشکاری، رنگ‌آمیزی، مونتاژ و تست کیفیت ایفا می‌کند. این سیستم‌ها از طریق برنامه‌ریزی دقیق، زمان تولید را کوتاه‌تر کرده و کیفیت و ایمنی محصولات را تضمین می‌کنند.

3.سیستم‌های حمل‌ونقل و آسانسور

پی ال سی در آسانسورها و سیستم‌های حمل‌ونقل هوشمند با مدیریت حرکت، توقف، باز و بسته شدن درها و ایمنی مسافران، عملکرد روان و قابل اعتماد را تضمین می‌کند. همچنین در متروها و سیستم‌های ریلی برای هماهنگی زمان‌بندی و کنترل سیگنال‌ها کاربرد دارد.

4.صنایع نفت، گاز و پتروشیمی

این صنایع به دلیل پیچیدگی فرآیندها و خطرات بالقوه، نیازمند سیستم‌های کنترل بسیار قابل اعتماد هستند. پی ال سی با کنترل تجهیزات فرآیندی، نظارت بر فشار، دما و مدیریت ایمنی، نقشی حیاتی در کاهش خطرات و افزایش بهره‌وری دارد.

5.کنترل انرژی و مدیریت ساختمان (BMS)

در سیستم‌های BMS، پی ال سی وظیفه کنترل هوشمند مصرف انرژی، مدیریت روشنایی، تهویه، امنیت و سیستم‌های آتش‌نشانی را بر عهده دارد. این کار باعث کاهش هزینه‌ها و افزایش کارایی در مدیریت ساختمان می‌شود.

مزایا و معایب استفاده از PLC

مزایا و معایب PLC عبارت است از:

نحوه کار plc چگونه است؟

پی ال سی در یک چرخه کاری تکراری، ابتدا وضعیت تمام ورودی‌ها مثل سنسورها و کلیدها را می‌خواند، سپس بر اساس برنامه ذخیره‌شده در حافظه، منطق تصمیم‌گیری و محاسبات لازم را انجام می‌دهد و در نهایت خروجی‌های مرتبط مانند موتور، پمپ یا شیر برقی را فعال یا غیرفعال می‌کند. این فرآیند با سرعت بسیار بالا در هر ثانیه چندین بار تکرار می‌شود تا پی ال سی بتواند تقریبا به صورت آنی به تغییرات محیط واکنش نشان دهد.

نتیجه‌گیری

PLC با انعطاف‌پذیری، دقت بالا و سرعت واکنش آنی، هسته اصلی اتوماسیون صنعتی مدرن را تشکیل می‌دهد و به کسب‌وکارها کمک کرده فرآیندها را کارآمدتر، ایمن‌تر و کم‌هزینه‌تر مدیریت کنند. برای انتخاب، تامین یا ارتقای سیستم‌های پی ال سی متناسب با نیاز صنعت خود، همین حالا به آذرتسکا سر بزنید و از مشاوره و راهکارهای تخصصی ما برای افزایش بهره‌وری و کاهش توقف‌های ناخواسته بهره‌مند شوید.
