صنایع تولیدی برای کنترل دقیق ماشینآلات، حفاظت از تجهیزات و اجرای پایدار فرآیندهای خود به سیستمهای الکتریکی و کنترلی قابل اعتماد نیاز دارند. تابلو برق صنعتی یکی از مهمترین بخشهای این سیستم است که تجهیزات قدرت، حفاظت و کنترل را در یک ساختار منظم در کنار یکدیگر قرار میدهد.
طراحی تابلو برق صنعتی برای ماشینآلات اتوماسیون باید بر اساس مشخصات فنی دستگاه، نوع بارها، شرایط محیطی، الزامات ایمنی و معماری سیستم کنترل انجام شود. انتخاب نادرست تجهیزات یا جانمایی نامناسب میتواند باعث افزایش حرارت، اختلال در سیگنالها، دشواری تعمیرات و توقف خط تولید شود. بنابراین ساخت تابلو برق صنعتی تنها به مونتاژ قطعات محدود نیست و نیاز به یک فرآیند مهندسی، از تحلیل نیازمندیها تا تست نهایی دارد.
تابلو برق صنعتی چیست و چه نقشی در ماشینآلات اتوماسیون ایفا میمند؟
تابلو برق صنعتی محفظهای مهندسیشده برای نصب، حفاظت و ارتباط تجهیزات الکتریکی و کنترلی است و میتواند شامل تجهیزات توزیع انرژی، حفاظت مدار، HMI ،PLC، درایو، رله و ترمینال باشد.
در ماشینآلات اتوماسیون، تابلو محل اتصال بخش قدرت و کنترل است و علاوه بر توزیع برق، انتقال سیگنال سنسورها، فرمان عملگرها، حفاظت موتور و مدیریت توقف اضطراری را بر عهده دارد. طراحی صحیح تابلو با هماهنگسازی بخشهای الکتریکی و کنترلی، از مشکلاتی مانند نویز، افت ولتاژ و گرمشدن تجهیزات جلوگیری میکند.

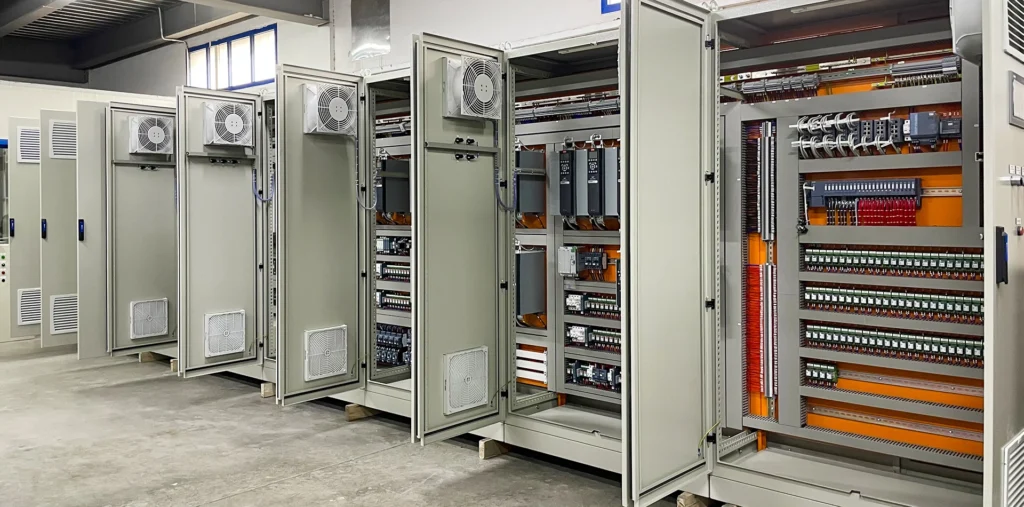

اجزای اصلی تابلو برق صنعتی و کاربرد هر کدام
پیشنیاز انتخاب صحیح و طراحی قابل اطمینان، شناخت اجزای اصلی تابلو برق است. تجهیزات تابلو برق بر اساس نقش خود در مدار قدرت، حفاظت، کنترل و ارتباط انتخاب میشوند.
کلیدهای حفاظتی و قطعکنندهها
کلیدهای MCB، MCCB و تجهیزات مشابه برای قطع مدار در شرایط خطا، اضافهبار یا اتصال کوتاه استفاده میشوند. انتخاب آنها باید بر اساس جریان نامی، ظرفیت قطع، مشخصات شبکه و نوع بار انجام شود.
کنتاکتور و رلههای کنترل
کنتاکتورها برای قطع و وصل بارهایی مانند موتورها به کار میروند و رلهها برای ایجاد منطق کنترلی، جداسازی مدارها یا انتقال سیگنال استفاده میشوند. انتخاب صحیح آنها به نوع بار و تعداد دفعات سوئیچینگ وابسته است.
PLC و ماژولهای ورودی و خروجی
PLC منطق کنترلی ماشین را اجرا میکند و از طریق ورودیها اطلاعات سنسورها را دریافت و از طریق خروجیها فرمان عملگرها را صادر میکند. تعداد I/O و نوع سیگنال باید پیش از تعیین معماری تابلو مشخص شود.
منبع تغذیه و ترانس کنترل
منبع تغذیه معمولا ولتاژ موردنیاز تجهیزات کنترلی مانند PLC، رلهها و سنسورها را تأمین میکند. ظرفیت آن باید با مصرف واقعی و جریان راهاندازی تجهیزات سازگار باشد.
درایو و تجهیزات کنترل موتور
اینورتر و سروو درایو امکان کنترل سرعت، گشتاور و حرکت موتور را فراهم میکنند. محل نصب، تهویه و فاصله آنها از تجهیزات حساس کنترلی در عملکرد پایدار تابلو اهمیت دارد.
ترمینالها و تجهیزات سیمکشی
ترمینالها ارتباط میان سیمکشی داخلی تابلو و تجهیزات نصبشده روی ماشین را منظم میکنند. شمارهگذاری و تفکیک صحیح ترمینالها، تعمیر و عیبیابی را سادهتر میکند.
انواع تابلو برق صنعتی
نوع تابلو بر اساس وظیفه، معماری ماشین و سطح توان تعیین میشود. برخی تابلوها عمدتا برای توزیع انرژی و برخی برای کنترل و اتوماسیون طراحی میشوند.
| نوع تابلو | کاربرد اصلی |
| تابلو توزیع | توزیع و حفاظت انرژی الکتریکی |
| تابلو کنترل | کنترل تجهیزات و اجرای مدار فرمان |
| تابلو PLC | مدیریت منطق کنترلی ماشین و فرآیند |
| تابلو MCC | کنترل و حفاظت مجموعهای از موتورهای الکتریکی |
| تابلو اتوماسیون | ترکیب تجهیزات کنترل، ارتباطی و قدرت موردنیاز ماشین |
| تابلو سفارشی ماشین | طراحی اختصاصی متناسب با ساختار یک ماشین مشخص |

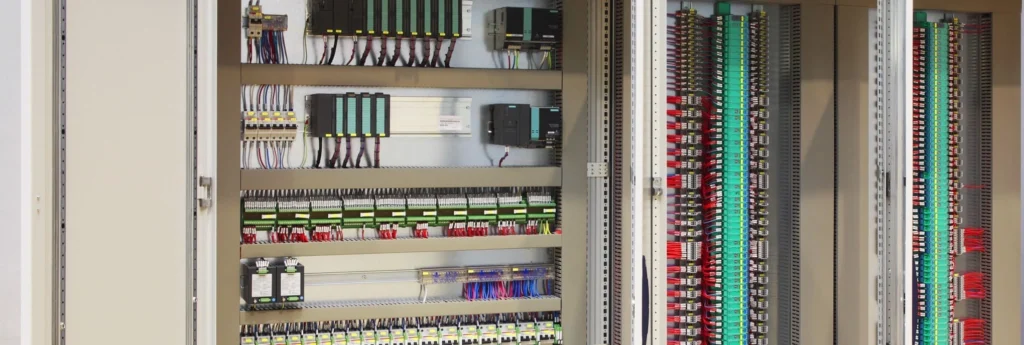

مراحل طراحی تابلو برق صنعتی
فرآیند طراحی تابلو برق سفارشی باید بر اساس نیاز واقعی ماشین و با مستندسازی مراحل انجام شود:
1. تحلیل نیازمندیهای ماشین
در ابتدا توان مصرفی، ولتاژ، جریان، تعداد موتورها، هیترها، سنسورها، عملگرها، تعداد ورودی و خروجیها و شرایط محیط نصب مشخص میشود.
2. طراحی مدار قدرت و کنترل
پس از تعیین نیازها، مدار قدرت، مدار فرمان، مدار ایمنی و ارتباطات کنترلی طراحی میشوند. در این مرحله ظرفیت تجهیزات حفاظتی و منابع تغذیه نیز محاسبه میشود.
3. انتخاب تجهیزات
انتخاب تجهیزات برق صنعتی باید بر اساس مشخصات واقعی بار، کیفیت موردنیاز، شرایط محیطی و قابلیت دسترسی انجام شود. انتخاب برند صرفاً بر اساس قیمت میتواند هزینههای تعمیر و توقف تولید را افزایش دهد.
4. طراحی جانمایی و سیمکشی
در این مرحله ابعاد تابلو، محل نصب تجهیزات، مسیر داکتها، ترمینالها، شینهها و کابلهای قدرت و کنترل تعیین میشود. جداسازی مناسب کابلهای قدرت و سیگنال نیز برای کاهش تداخل الکترومغناطیسی اهمیت دارد.
5. ساخت، مونتاژ و تست
پس از تأیید نقشهها، ساخت تابلو برق صنعتی و مونتاژ تجهیزات انجام میشود. سپس سیمکشی، شمارهگذاری، کنترل اتصالات، تست عملکرد و بررسی مدارهای حفاظتی انجام میگیرد. تیم آذرتسکا میتواند این فرآیند را از مرحله طراحی مهندسی تا ساخت و اجرای تابلو برق اتوماسیون متناسب با نیاز ماشین دنبال کند.

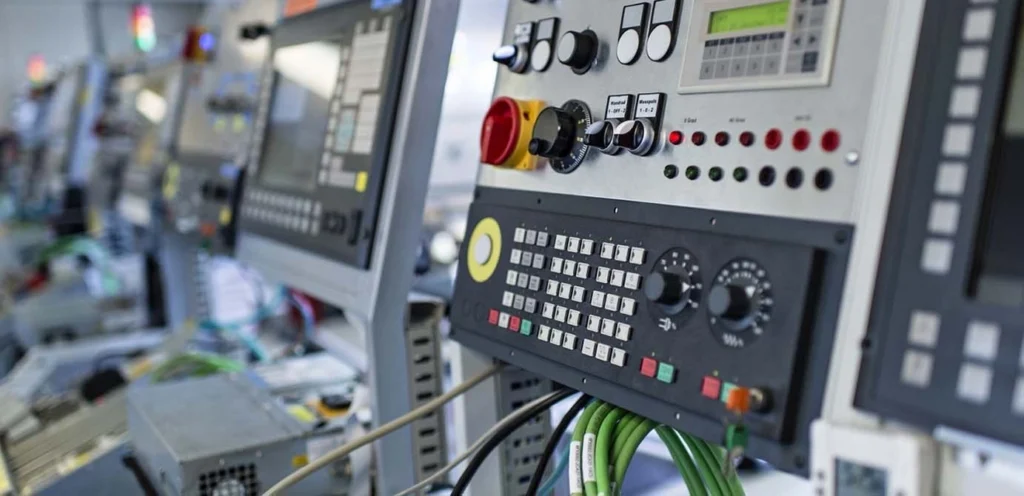

استانداردهای طراحی تابلو برق صنعتی
استانداردهای طراحی تابلو برق صنعتی، الزامات ایمنی، ساخت، عملکرد و آزمون را مشخص میکنند. IEC 60204-1 الزامات تجهیزات الکتریکی ماشینآلات و IEC 61439 الزامات تابلوهای فشار ضعیف را پوشش میدهند و رعایت آنها به افزایش ایمنی و قابلیت اطمینان تابلو کمک میکند.
ارتباط تابلو برق با PLC، HMI و سیستمهای اتوماسیون
تابلو برق ماشین آلات، بستری برای ارتباط میان کنترلر و تجهیزات میدان است. PLC دادههای سنسورها را دریافت کرده و فرمان مناسب را به عملگرها ارسال میکند. HMI نیز امکان مشاهده وضعیت ماشین، تنظیم پارامترها و نمایش خطاها را در اختیار اپراتور قرار میدهد. در ماشینهای پیشرفتهتر، تجهیزات شبکه صنعتی، درایوها، کنترلرهای حرکتی و سیستمهای ایمنی نیز به این ساختار اضافه میشوند.
مهمترین نکات در انتخاب تابلو برق صنعتی
انتخاب تابلو برق صنعتی به مجموعهای از عوامل فنی و عملیاتی وابسته است:
- ولتاژ و جریان نامی ماشین
- توان و نوع بارهای الکتریکی
- تعداد و نوع I/O
- شرایط دما، رطوبت، گردوغبار و مواد خورنده
- درجه حفاظت محفظه
- ظرفیت توسعه و فضای رزرو
- نیازهای تعمیر و نگهداری
- الزامات ایمنی و استانداردهای پروژه
- کیفیت و قابلیت تأمین قطعات
- شرایط نصب و دسترسی اپراتور
اشتباهات رایج در طراحی تابلو برق
خطاهای طراحی میتوانند تعمیرات را دشوار کرده و زمان توقف ماشین را افزایش دهند. برخی خطاهای رایج عبارتاند از:
- انتخاب تجهیزات بدون محاسبه جریان و شرایط کاری
- تراکم بیش از حد تجهیزات در محفظه
- بیتوجهی به تولید حرارت درایوها و منابع تغذیه
- عبور نامناسب کابلهای قدرت و سیگنال
- نبود فضای کافی برای توسعه آینده
- شمارهگذاری ناقص سیمها و ترمینالها
- مستندسازی ناکافی مدارها
- حذف یا طراحی نادرست مدارهای ایمنی
عوامل موثر بر هزینه طراحی و ساخت تابلو برق
هزینه طراحی تابلو برق صنعتی به مشخصات هر پروژه وابسته است؛ تعداد و برند تجهیزات، توان ماشین، تعداد I/O، نوع PLC و درایو، ابعاد محفظه، پیچیدگی سیمکشی، الزامات ایمنی، تست و میزان مستندسازی از عوامل اصلی هستند.
در پروژههای سفارشی، هزینه هر یک از بخشهای تابلو برق باید جداگانه بررسی شوند. ارزانترین تابلو برق الزاماً اقتصادیترین گزینه نیست؛ زیرا کاهش کیفیت تجهیزات یا حذف مراحل مهندسی میتواند هزینه توقف و تعمیرات را در آینده افزایش دهد.
چگونه بهترین شرکت طراحی تابلو برق صنعتی را انتخاب کنیم؟
شرکت مناسب باید توانایی تحلیل ماشین، طراحی مدارهای قدرت و کنترل، انتخاب تجهیزات، تهیه نقشه، ساخت، تست و پشتیبانی را داشته باشد. بررسی پروژههای قبلی نیز به ارزیابی تجربه شرکت و جلوگیری از خطاهای طراحی کمک میکند.
پیش از قرارداد باید درباره استانداردها، برند تجهیزات، مدارک تحویلی، تست نهایی، گارانتی و مسئولیت نصب توافق شود. شرکتی که طراحی اتوماسیون و ساخت تابلو را یکپارچه انجام میدهد، خدمات کاملتری ارائه میکند.

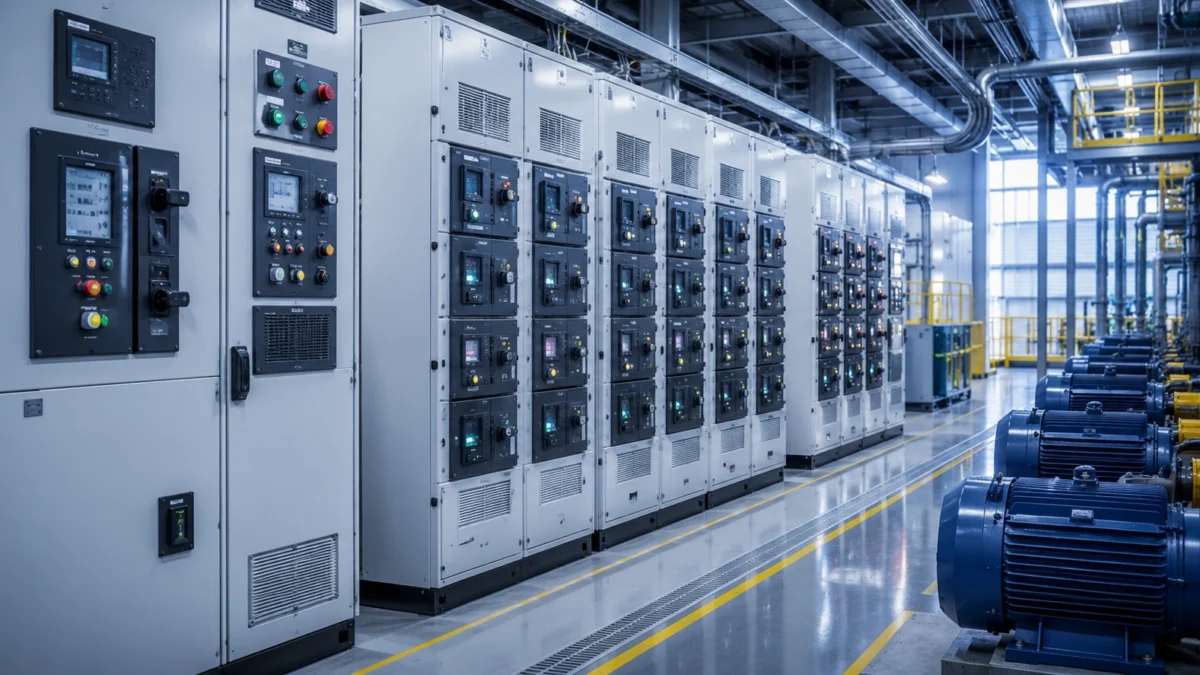

طراحی تابلو برق صنعتی برای ماشینآلات اتوماسیون با آذرتسکا
طراحی تابلو برق صنعتی برای ماشینآلات اتوماسیون فرآیندی چندمرحلهای است که از شناخت ماشین تا انتخاب تجهیزات، طراحی، ساخت، تست و مستندسازی ادامه مییابد. تابلو برق مناسب باید علاوه بر تأمین انرژی و کنترل تجهیزات، ایمنی، قابلیت تعمیر و توسعهپذیری سیستم را تضمین کند.
آذرتسکا با تمرکز بر اتوماسیون صنعتی و تجهیزات کنترل، میتواند در طراحی و ساخت تابلو برق صنعتی و اجرای راهکارهای اختصاصی، به واحدهای صنعتی کمک کند. در صورت نیاز به این خدمات، با مشاوران ما در آذرتسکا تماس حاصل فرمایید.
سوالات متداول
آیا تابلو برق صنعتی فقط برای توزیع برق استفاده میشود؟
خیر. در ماشینآلات اتوماسیون، تابلو علاوه بر توزیع و حفاظت انرژی، محل استقرار تجهیزات کنترل، ارتباط، حفاظت موتور و تجهیزات ایمنی نیز محسوب میشود.
چگونه تابلو برق صنعتی طراحی کنیم؟
ابتدا مشخصات الکتریکی و عملکردی ماشین تعیین میشود، سپس مدارهای قدرت و کنترل، تجهیزات، جانمایی، سیمکشی و الزامات ایمنی طراحی و در نهایت ساخت و تست انجام میشود.
آیا برای هر ماشین باید تابلو برق اختصاصی طراحی شود؟
الزاماً نه، اما ماشینهایی با فرآیند، توان، تعداد I/O یا معماری کنترلی متفاوت معمولاً به طراحی اختصاصی نیاز دارند. طراحی سفارشی میتواند استفاده بهینهتری از فضا و تجهیزات ایجاد کند.
تفاوت تابلو PLC و تابلو MCC چیست؟
تابلو PLC عمدتاً برای اجرای منطق کنترل و ارتباط با تجهیزات اتوماسیون طراحی میشود، در حالی که MCC بیشتر بر کنترل، حفاظت و توزیع توان برای مجموعهای از موتورها تمرکز دارد.
چرا مدیریت حرارت در تابلو اهمیت دارد؟
تجهیزاتی مانند درایو، منبع تغذیه و برخی تجهیزات قدرت گرما تولید میکنند. افزایش دمای داخلی میتواند بر عمر و قابلیت اطمینان تجهیزات اثر بگذارد، بنابراین محاسبه حرارت و انتخاب روش تهویه باید بخشی از طراحی باشد.
آیا رعایت استاندارد برای ساخت تابلو ماشینآلات ضروری است؟
انتخاب استاندارد به نوع ماشین، بازار هدف و الزامات پروژه بستگی دارد، اما رعایت استانداردهای مرتبط با تجهیزات الکتریکی ماشین و مجموعههای فشار ضعیف نقش مهمی در ایمنی، طراحی و آزمون تابلو دارد. IEC 60204-1 و IEC 61439 از مراجع مهم در این حوزه هستند.
