طراحی و ساخت فیکسچر صنعتی در خطوط مونتاژ خودرو | کاربردها، انواع و مزایا

صنعت خودروسازی برای تولید قطعات و مجموعه‌هایی با دقت ابعادی بالا، کیفیت یکنواخت و تیراژ قابل توجه، به تجهیزات تخصصی تولید متکی است. فیکسچرهای صنعتی یکی از این ابزارها هستند که با ایجاد مرجع مشخص برای قرارگیری قطعات، اجرای پایدار فرآیندهای تولید را امکان‌پذیر می‌کنند.

فیکسچر مونتاژ خودرو در بخش‌هایی مانند جوشکاری بدنه، ماشین‌کاری، مونتاژ قطعات و کنترل کیفیت کاربرد دارد و در خطوط خودکار می‌تواند با ربات‌ها، سنسورها و تجهیزات کنترلی نیز یکپارچه شود. به همین دلیل، طراحی و ساخت فیکسچر صنعتی باید بر اساس هندسه قطعه، فرآیند تولید، دقت مورد نیاز، ظرفیت خط و شرایط کاری انجام شود.

فیکسچر (Fixture) چیست؟

فیکسچر ابزاری مکانیکی برای قرار دادن و مهار قطعه در موقعیتی مشخص هنگام انجام یک عملیات تولیدی است. این فیکسچرها معمولا از پایه، سطوح تکیه‌گاه، پین‌های موقعیت‌دهی، گیره‌ها و مکانیزم‌های قفل تشکیل می‌شوند.

وظیفه اصلی فیکسچر ایجاد یک مرجع ثابت و تکرارپذیر برای اجرای فرآیند است تا وابستگی نتیجه کار به تنظیمات دستی کاهش پیدا کند. فیکسچر عمدتاً برای موقعیت‌دهی و مهار قطعه استفاده می‌شود، در حالی که جیگ علاوه بر نگهداری قطعه می‌تواند وظیفه هدایت ابزار را نیز بر عهده داشته باشد.

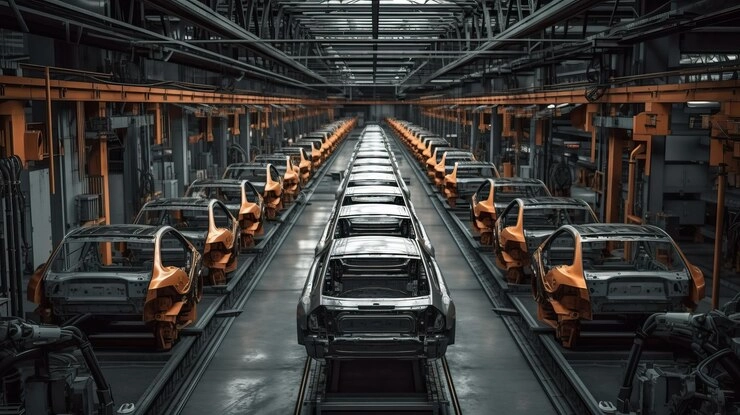

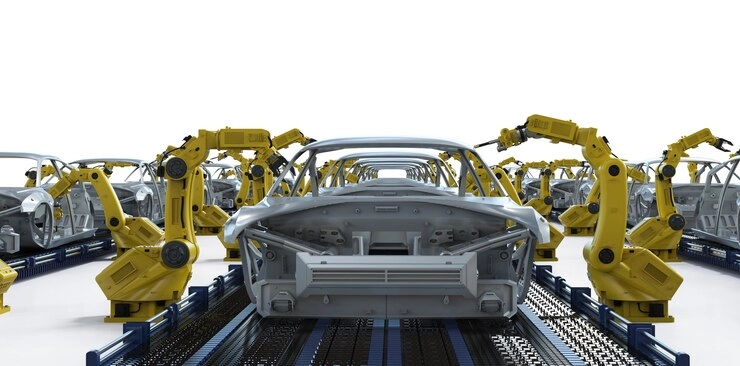

نقش فیکسچر در خطوط مونتاژ خودرو چیست؟

فیکسچر خطوط مونتاژ خودرو با تعیین وضعیت قطعات، اجرای فرآیند را با شرایط یکسان در سیکل‌های مختلف امکان‌پذیر می‌کند. در خطوط بدنه‌سازی، این تجهیزات به حفظ هندسه مجموعه در زمان اتصال قطعات کمک می‌کنند و در ایستگاه‌های مونتاژ نیز شرایط مناسب برای نصب قطعات و دسترسی ابزار را فراهم می‌سازند.

در خطوط خودکار، فیکسچر می‌تواند بخشی از ساختار مکانیکی سلول تولید باشد و با تجهیزات انتقال، ربات یا سیستم کنترل فرآیند هماهنگ شود.

فیکسچر صنعتی در خطوط مونتاژ خودرو چه کاربردی دارد؟

کاربرد فیکسچر بر اساس نوع فرآیند تولید متفاوت است و هر طراحی باید برای شرایط کاری همان ایستگاه بهینه شود. در ادامه انواع کاربرد فیکسچر را بررسی می‌کنیم:

فیکسچر جوشکاری خودرو

در ساخت بدنه خودرو، قطعات فلزی پیش از جوشکاری باید در وضعیت مشخصی قرار بگیرند. فیکسچر جوشکاری خودرو با استفاده از تکیه‌گاه‌ها، پین‌ها و گیره‌ها از جابه‌جایی قطعات جلوگیری کرده و امکان دسترسی مناسب ابزار یا ربات به نقاط اتصال را فراهم می‌کند. در طراحی آن، اثر حرارت و احتمال اعوجاج نیز باید در نظر گرفته شود.

فیکسچر نگهدارنده قطعه

فیکسچر نگهدارنده قطعه برای ثابت کردن قطعات در عملیات مونتاژ یا فرآیندهای دستی استفاده می‌شود. طراحی این تجهیزات باید امکان بارگذاری و تخلیه سریع را فراهم کند و در عین حال دسترسی اپراتور به محل انجام عملیات را محدود نکند.

فیکسچر ماشین کاری

فیکسچر ماشین‌کاری در فرآیندهای CNC برای تحمل نیروهای برشی، ارتعاش و گشتاور و حفظ وضعیت قطعه استفاده می‌شود. محل تکیه‌گاه‌ها و گیره‌ها باید به گونه‌ای انتخاب شود که ضمن تأمین استحکام، از تغییر شکل قطعه جلوگیری کرده و دسترسی ابزار برش را محدود نکند.

فیکسچر کنترل کیفیت

فیکسچر کنترل کیفیت قطعه را در موقعیتی مشخص نسبت به نقاط مرجع قرار می‌دهد تا عملیات بازرسی و اندازه‌گیری با شرایط یکسان انجام شود. این تجهیزات در کنترل ابعاد، موقعیت سوراخ‌ها و بررسی انطباق قطعات کاربرد دارند.

فیکسچر اتوماسیون صنعتی

در خطوط خودکار، فیکسچر باید با ربات، سنسور، کانوایر و سیستم کنترل سازگار باشد. مکانیزم‌های قفل و آزادسازی خودکار و سیستم تشخیص حضور صحیح قطعه از قابلیت‌هایی هستند که می‌توانند در چنین فیکسچرهایی مورد استفاده قرار گیرند.

انواع فیکسچرهای صنعتی مورد استفاده در خطوط تولید خودرو

انتخاب نوع فیکسچر به عملیات، هندسه قطعه، سطح دقت و نحوه اجرای فرآیند بستگی دارد. برای مثال فیکسچرهای مورد استفاده در تولید انبوه معمولاً بر سرعت، دوام و تکرارپذیری بیشتر تمرکز دارند. رایج‌ترین انواع مورد استفاده در صنعت خودرو عبارت‌اند از:

مراحل طراحی و ساخت فیکسچر صنعتی

طراحی و ساخت فیکسچر صنعتی یک فرآیند مهندسی است که از بررسی نیاز تولید و مشخصات قطعه آغاز می‌شود و تا ساخت، کنترل و تست تجهیز ادامه پیدا می‌کند.

چگونه فیکسچر مونتاژ خودرو طراحی می‌شود؟

در طراحی فیکسچر صنعتی ابتدا نقشه‌ها، هندسه قطعه، تلرانس‌ها و نقاط مرجع فرآیند بررسی می‌شوند. سپس محل تکیه‌گاه‌ها و نقاط موقعیت‌دهی مشخص و مکانیزم‌های مهار انتخاب می‌شوند.

مدل سه‌بعدی فیکسچر در نرم‌افزار CAD ایجاد شده و تداخل قطعات، دسترسی ابزار و ربات و شرایط بارگذاری بررسی می‌شود. در پروژه‌های حساس، تحلیل تنش و تغییر شکل نیز می‌تواند برای اعتبارسنجی طرح انجام شود.

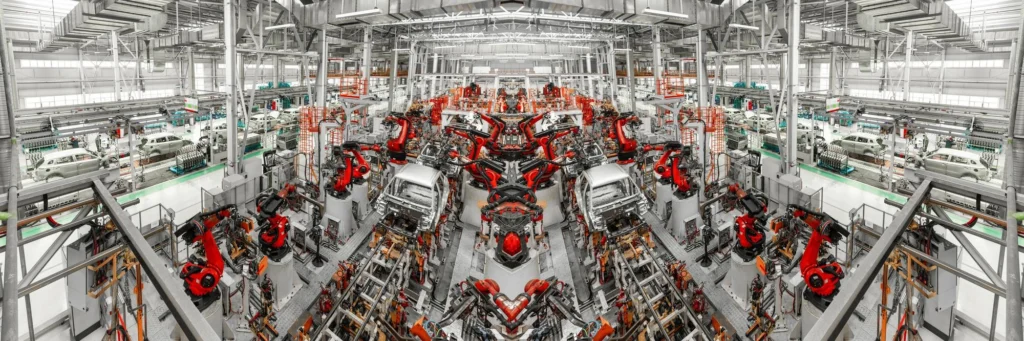

مراحل ساخت فیکسچر صنعتی چیست؟

پس از تأیید طراحی، متریال و اجزای استاندارد تهیه شده و قطعات اختصاصی با روش‌هایی مانند برش، تراشکاری، فرزکاری و CNC ساخته می‌شوند. سپس اجزا مونتاژ، نقاط مرجع کنترل و فیکسچر با قطعه واقعی آزمایش می‌شود. اصلاحات لازم انجام شده و پس از تایید نهایی، تجهیز برای نصب در خط تولید آماده می‌شود.

ویژگی‌های یک فیکسچر صنعتی استاندارد چیست؟

یک فیکسچر مناسب باید علاوه بر دقت، در استفاده مداوم نیز عملکرد پایدار داشته باشد. مهم‌ترین ویژگی‌های آن عبارت‌اند از:

• موقعیت‌دهی دقیق و تکرارپذیر
• استحکام مناسب در شرایط کاری
• دسترسی مطلوب اپراتور و ابزار
• بارگذاری و تخلیه سریع قطعه
• قابلیت تنظیم و تعمیر
• سازگاری با تجهیزات اتوماسیون در صورت نیاز

بهترین متریال برای ساخت فیکسچر صنعتی

انتخاب متریال به وزن قطعه، نیروهای واردشده، شرایط محیطی، دقت مورد نیاز و تعداد سیکل کاری وابسته است. فولاد برای سازه‌ها و بخش‌های تحت بار، آلومینیوم برای تجهیزات سبک و قابل جابه‌جایی و فولاد ضدزنگ برای محیط‌های خورنده کاربرد دارد. در برخی اجزای تماس‌دهنده نیز می‌توان از پلیمرهای مهندسی استفاده کرد. بنابراین انتخاب ماده باید بر اساس شرایط واقعی فرآیند انجام شود و صرفاً به قیمت اولیه محدود نباشد.

نرم‌افزارهای مورد استفاده در طراحی و فیکسچر صنعتی

طراحی فیکسچر صنعتی معمولا با نرم‌افزارهای CAD سه‌بعدی انجام می‌شود و انتخاب آن به پیچیدگی پروژه و محیط مهندسی کارخانه بستگی دارد. در پروژه‌های صنعتی ممکن است چند نرم‌افزار در کنار یکدیگر استفاده شوند. گزینه‌های متداول عبارت‌اند از:

• CATIA: برای پروژه‌های پیچیده خودروسازی و طراحی تجهیزات BIW
• Siemens NX: برای طراحی، مونتاژ و ارتباط با فرآیندهای ساخت
• SolidWorks: برای طراحی مکانیکی و پروژه‌های عمومی فیکسچر
• Autodesk Inventor: برای مدل‌سازی تجهیزات مکانیکی
• ANSYS: برای تحلیل تنش، تغییر شکل و بررسی رفتار سازه

عوامل موثر بر هزینه طراحی و ساخت فیکسچر صنعتی

ارزیابی هزینه باید علاوه بر قیمت ساخت، عملکرد و طول عمر فیکسچر را نیز در نظر گرفته شود. در فیکسچر تولید انبوه، افزایش هزینه اولیه در صورت کاهش زمان سیکل، ضایعات و تعمیرات می‌تواند در طول عمر تجهیز توجیه اقتصادی داشته باشد. قیمت نهایی به مجموعه‌ای از عوامل مهندسی و تولیدی وابسته است، از جمله:

• پیچیدگی هندسه و طراحی
• دقت و تلرانس مورد نیاز
• نوع و مقدار متریال
• میزان ماشین‌کاری و عملیات ساخت
• مکانیزم‌های دستی، پنوماتیک یا هیدرولیک
• نیاز به سنسور، ربات یا سیستم کنترل
• هزینه تست و کنترل نهایی

چگونه سازنده مناسب فیکسچر صنعتی انتخاب کنیم؟

یک سازنده فیکسچر صنعتی مناسب باید علاوه بر توان ساخت، دانش طراحی و تجربه اجرای پروژه‌های مشابه را داشته باشد. بررسی نمونه کارها، تجهیزات ماشین‌کاری، توانایی کنترل ابعادی، تجربه کار با خطوط خودرو و قابلیت طراحی تجهیزات متناسب با سیستم‌های اتوماسیون از معیارهای مهم انتخاب هستند. همچنین بهتر است سازنده بتواند فرآیند را از طراحی اولیه تا ساخت، تست و اصلاحات نهایی مدیریت کند.

طراحی و ساخت فیکسچرهای صنعتی با آذرتسکا

فیکسچرهای صنعتی نقش مهمی در ایجاد شرایط پایدار در خط تولید دارند. عملکرد مناسب فیکسچرها به طراحی مهندسی، انتخاب متریال صحیح و ساخت دقیق وابسته است. آذرتسکا با تمرکز بر حوزه اتوماسیون صنعتی می‌تواند در پروژه‌هایی که فیکسچر بخشی از یک فرآیند خط تولید است و یا به طراحی فیکسچرهای اختصاصی و یا تجهیزات یکپارچه با اتوماسیون نیاز دارند، راهکار متناسب با نیاز فرآیند ارائه دهد و در فرآیند طراحی و تولید فیکسچر همکاری کند.
