همه چیز درباره جرثقیل سقفی کارگاهی

جرثقیل سقفی کارگاهی یکی از گزینه‌های محبوب در بین تجهیزات حمل و جابجایی مواد در واحدهای صنعتی، کارگاه‌ها و خطوط تولید است. این ابزار صنعتی به دلیل قابلیت عملکرد در فضاهای محدود، توان بالا در جابجایی بار، ایمنی قابل قبول و هزینه عملیاتی پایین، به یکی از بهترین سیستم‌های انتقال بار در صنایع مختلف تبدیل شده است.

به کارگیری جرثقیل سقفی کارگاهی افزایش بهره‌وری، کاهش خطرات انسانی، کاهش اتلاف انرژی و افزایش سرعت فرآیندهای تولید را به همراه دارد. در این مقاله به بررسی انواع جرثقیل سقفی کارگاهی خواهیم پرداخت تا برای مدیران صنایع و مهندسان دید جامع و کاربردی جهت انتخاب گزینه مناسب را فراهم آوریم.

 جرثقیل سقفی کارگاهی چیست؟

جرثقیل سقفی کارگاهی یک سیستم حمل بار است که به صورت ثابت یا متحرک در بخش‌های فوقانی یا همان سقف یک سالن، کارگاه یا فضای صنعتی نصب می‌شود. این دستگاه امکان جابجایی بارهای سنگین در سه محور اصلی را فراهم می‌کند و باعث کاهش نیاز به نیروی انسانی و تجهیزات حمل‌ونقل زمینی می‌شود.

جرثقیل سقفی کارگاهی عمدتاً برای حمل بارهای سنگین، جابجایی قطعات در خط تولید، نصب تجهیزات صنعتی و مدیریت مواد خام کاربرد دارد. ساختار پایه این جرثقیل شامل پل، ریل، وینچ، کالسکه حرکتی و سیستم کنترل است و بسته به نوع کاربری در مدل‌های گوناگون طراحی و ساخته می‌شود.

ظرفیت جرثقیل سقفی بر اساس نیاز کارگاه طراحی می‌شود و معمولاً بین ۵۰۰ کیلوگرم تا ۵۰ تن یا بیشتر است. هزینه ساخت جرثقیل سقفی کارگاهی به ظرفیت، نوع پل، نوع بالابر، متراژ ریل، تجهیزات کنترلی و شرایط پروژه بستگی دارد.

انواع جرثقیل سقفی کارگاهی

در میان انواع جرثقیل‌ها، مدل‌های سقفی به دلیل امکان نصب روی سازه یا ستون‌های کناری، فضای مفید کارگاه را اشغال نمی‌کنند. انواع جرثقیل سقفی کارگاهی بر اساس ساختار، ظرفیت و نحوه عملکرد به مدل‌های زیر تقسیم می‌شوند:

جرثقیل سقفی تک‌پل

جرثقیل تک‌پل دارای یک تیر اصلی است که از روی دو ریل کناری عبور می‌کند. این نوع جرثقیل برای کارگاه‌های کوچک و متوسط مناسب است. ساختار آن ساده‌تر از سایر مدل‌ها بوده و هزینه ساخت و نگهداری آن پایین‌تر است. این مدل برای ظرفیت‌های سبک تا متوسط کاربرد دارد.

جرثقیل سقفی دوپل

جرثقیل دوپل دارای دو تیر موازی است که امکان توزیع بار مناسب، افزایش دهانه و افزایش ظرفیت حمل را فراهم می‌کند. برای کارگاه‌هایی با نیاز به جابجایی بارهای سنگین و دهانه بزرگ استفاده می‌شود. کالسکه روی دو پل حرکت می‌کند و پایداری بیشتری به دستگاه می‌بخشد. این مدل برای ظرفیت‌های متوسط تا سنگین کاربرد دارد.

جرثقیل سقفی دستی

جرثقیل سقفی کارگاهی دستی با نیروی دست و با استفاده از سیستم چرخ‌دنده دستی یا زنجیری عمل می‌کند.این مدل برای ظرفیت‌های پایین و فضاهای محدود که نیاز به دقت با صرف هزینه پایین است، کاربرد دارد. جرثقیل سقفی کارگاهی دستی در محیط‌هایی که دسترسی به برق محدود است، بسیار پرکاربرد است.

جرثقیل سقفی برقی

این مدل با استفاده از سیستم موتور الکتریکی، کنترل‌کننده‌های دیجیتال و وینچ برقی، قدرت جابجایی بارهای سنگین را فراهم می‌کند. سرعت، دقت، ایمنی و ظرفیت بالا از ویژگی‌های مهم جرثقیل‌های برقی است.

جرثقیل سقفی آویز (Underslung)

این مدل به زیر تیرهای سقف یا سازه نصب می‌شود و مناسب کارگاه‌هایی است که ارتفاع سقف محدود دارند. حرکت آن روی ریل‌های زیرسقف انجام می‌شود و برای ظرفیت‌های سبک تا متوسط کاربرد دارد. طراحی آن فضای بیشتری روی زمین برای ماشین‌آلات فراهم می‌کند.

جرثقیل سقفی کارگاهی متحرک

این مدل برخلاف جرثقیل‌های ثابت، قابلیت نصب روی سازه‌های متحرک یا سیستم‌های ریلی جابه‌جایی در چند سالن را دارد. در کارگاه‌هایی که نیاز به انعطاف‌پذیری بالا در جابه‌جایی بار وجود دارد، جرثقیل سقفی کارگاهی متحرک بسیار مفید است.

اجزای اصلی جرثقیل سقفی کارگاهی

هر جرثقیل سقفی از چند بخش کلیدی تشکیل شده است که عملکرد هماهنگ آنها باعث جابه‌جایی ایمن و دقیق بار می‌شود.

شناخت این اجزای جرثقیل سقفی برای انتخاب، طراحی و نگهداری صحیح اهمیت زیادی دارد و به مهندسان کمک می‌کند تا دستگاه را متناسب با شرایط کاری و ظرفیت مورد نیاز پیکربندی کنند.

• پل (Beam): پل یا تیر اصلی سازه فلزی مستحکمی است که وزن بار و تجهیزات را تحمل می‌کند. بسته به نوع جرثقیل، پل می‌تواند تک‌پل یا دوپل باشد.
• کالسکه حرکت (Trolley): کالسکه روی پل حرکت می‌کند و وینچ روی آن نصب است. حرکت این مجموعه در محور طولی پل انجام می‌شود.
• وینچ یا بالابر (Hoist): وظیفه اصلی بالابر، بالا و پایین بردن بار است. بالابرها در انواع زنجیری، سیم‌باکسلی، دستی یا برقی ساخته می‌شوند.
• ریل و ریل‌گذاری: ریلی که پل روی آن حرکت می‌کند روی ستون‌ها یا سقف نصب می‌شود. ریل باید تحمل بار و مقاومت مناسبی داشته باشد.
• سیستم برق‌رسانی و کنترل: این سیستم شامل کابل‌ها، شین‌ها، کنترلر دستی یا بی‌سیم و تجهیزات حفاظتی است. کنترل سرعت، جهت حرکت و توقف ایمن از وظایف این بخش است.

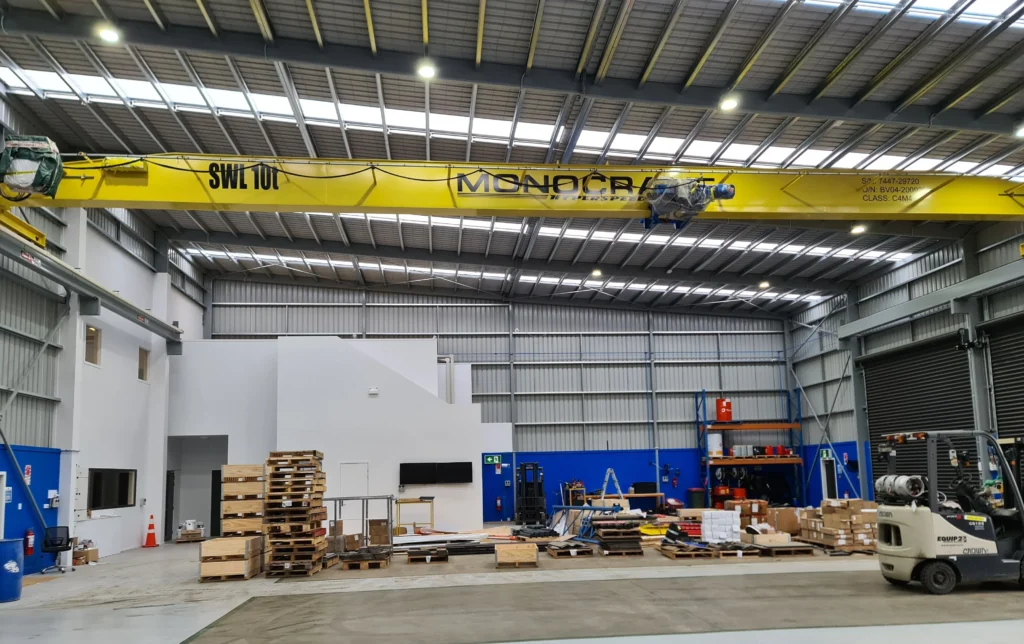

کاربردهای جرثقیل سقفی در محیط‌های کارگاهی

کاربردهای جرثقیل سقفی کارگاهی در صنایع مختلف بسیار گسترده است. تنوع در طراحی آن و قابلیت نصب در فضاهای محدود و امکان سفارشی‌سازی، این نوع جرثقیل را به ابزاری کارآمد برای مدیریت مواد در محیط‌های تولیدی و کارگاهی تبدیل کرده است. در جدول زیر به برخی از کاربردهای رایج جرثقیل سقفی کارگاهی اشاره شده است:

ظرفیت و توان جرثقیل سقفی کارگاهی

ظرفیت جرثقیل سقفی بر اساس نیاز کارگاه طراحی می‌شود و معمولاً بین ۵۰۰ کیلوگرم تا ۵۰ تن یا بیشتر است. ظرفیت نهایی بر اساس نوع پل، نوع بالابر، مقاومت ریل‌ها، سرعت حرکت و شرایط محیطی تعیین می‌شود. مهندسان هنگام طراحی، فاکتورهای بار دینامیکی، بار ضربه‌ای و فاکتور ایمنی را در محاسبات لحاظ می‌کنند.

مزایای استفاده از جرثقیل سقفی در کارگاه

جرثقیل سقفی کارگاهی با حذف نیاز به جابه‌جایی دستی بارهای سنگین، امکان سازمان‌دهی کارآمدتر فرآیندهای تولید را فراهم می‌کنند. از مزایای جرثقیل سقفی کارگاهی می‌توان به موارد زیر اشاره کرد:

• آزادسازی فضای کف کارگاه
• افزایش سرعت جابه‌جایی بار
• کاهش خطرات انسانی
• دقت بالا در کنترل و نصب قطعات
• امکان ساخت و طراحی سفارشی
• هزینه نگهداری پایین
• افزایش نظم در فرآیند تولید

جرثقیل سقفی کارگاهی چگونه کار می‌کند؟

جرثقیل سقفی کارگاهی با ترکیبی از حرکت‌های افقی و عمودی عمل می‌کند. حرکت‌های اصلی شامل حرکت پل روی ریل، حرکت کالسکه روی پل و حرکت بالابر برای بالا و پایین بردن بار است.

انرژی مورد نیاز معمولا از موتورهای برقی تامین می‌شود. سیستم کنترل سرعت، جهت حرکت و توقف، دستگاه را مدیریت می‌کند و اپراتور با استفاده از کنترلر دستی یا بی‌سیم فرمان‌های لازم را صادر می‌کند.

نصب و راه‌اندازی جرثقیل سقفی کارگاهی

نصب این دستگاه نیازمند بررسی سازه سالن، تحلیل بارهای وارده، طراحی ریل، انتخاب پل مناسب و نصب بالابر است. مراحل نصب شامل موارد زیر است:

• تحلیل سازه سالن توسط مهندس سازه
• طراحی و ساخت جرثقیل
• نصب پایه‌ها و ریل‌گذاری
• نصب پل و کالسکه
• نصب وینچ و سیستم کنترل
• تست بار و راه‌اندازی نهایی

نکات ایمنی و استانداردهای جرثقیل سقفی

رعایت نکات ایمنی و پایبندی به استانداردهای فنی در استفاده از جرثقیل سقفی از اهمیت حیاتی برخوردار است، زیرا کوچک‌ترین خطا در راهبری یا نگهداری این تجهیزات می‌تواند منجر به حوادث جدی و خسارات سنگین شود. در لیست زیر مروری بر این نکات خواهیم داشت:

• رعایت استانداردهای بین‌المللی مانند FEM، CMAA و ISO
• انجام تست بار پیش از بهره‌برداری
• استفاده از کلیدهای محدودکننده حرکت
• بررسی دوره‌ای کابل‌ها، قلاب و وینچ
• آموزش اپراتور و رعایت دستورالعمل‌ها
• اجتناب از بارگیری بیش از ظرفیت
• استفاده از کنترلرهای ایمنی دیجیتال

هزینه و قیمت جرثقیل سقفی کارگاهی

هزینه ساخت جرثقیل سقفی کارگاهی به ظرفیت، نوع پل، نوع بالابر، متراژ ریل، تجهیزات کنترلی و شرایط پروژه بستگی دارد. مدل‌های تک‌پل قیمت پایین‌تری دارند، در حالی که جرثقیل‌های دوپل یا سفارشی هزینه بیشتری خواهند داشت.

هزینه نصب، تست، حمل و استانداردسازی نیز به صورت جداگانه محاسبه می‌شود. عوامل محیطی مانند رطوبت، ارتفاع سالن و نوع صنعت نیز بر قیمت نهایی تأثیرگذار است.

صفر تا صد طراحی تا اجرا با آذرتسکا

جرثقیل سقفی کارگاهی یکی از ضروری‌ترین تجهیزات در صنایع تولیدی و کارگاهی است. انتخاب صحیح نوع جرثقیل، طراحی مناسب، استفاده از مواد اولیه با کیفیت و رعایت استانداردهای ایمنی نقش بسیار مهمی در بهره‌وری و ایمنی مجموعه صنعتی دارد.

مجموعه آذرتسکا با بهره‌گیری از مهندسین متخصص و تجربه طولانی در ساخت و طراحی جرثقیل سقفی کارگاهی، آماده ارائه خدمات مشاوره، طراحی، ساخت و نصب انواع جرثقیل سقفی است. برای دریافت مشاوره تخصصی و برآورد دقیق قیمت، می‌توانید با تیم آذرتسکا ارتباط برقرار کنید.
