خط مونتاژ خودرو چگونه طراحی می‌شود؟ مراحل طراحی خط مونتاژ خودرو، تجهیزات و نکات مهم

صنعت خودروسازی یکی از پیچیده‌ترین صنایع تولیدی جهان است و موفقیت آن تا حد زیادی به طراحی صحیح خطوط تولید وابسته است. طراحی خط مونتاژ خودرو شامل برنامه‌ریزی فرآیندها، انتخاب فناوری، تعیین ظرفیت تولید، طراحی جریان مواد و هماهنگی میان نیروی انسانی و تجهیزات است.

خطا در این مرحله می‌تواند بهره‌وری را کاهش داده و هزینه تولید و خطاهای کیفی را افزایش دهد. در این مقاله با اصول طراحی خطوط مونتاژ خودرو، مراحل اجرا، تجهیزات موردنیاز، نقش اتوماسیون، استانداردها و عوامل موثر بر هزینه آشنا می‌شوید.

خط مونتاژ خودرو چیست؟

خط مونتاژ خودرو مجموعه‌ای از ایستگاه‌های تولیدی، تجهیزات و فرآیندهای هماهنگ است که در آن قطعات مختلف خودرو طبق ترتیب مشخص مونتاژ می‌شوند. هر ایستگاه وظیفه مشخصی دارد و محصول پس از انجام عملیات به مرحله بعد منتقل می‌شود.

در کارخانه‌های مدرن، سیستم مونتاژ خودرو بر اساس اصول مهندسی تولید، ارگونومی، کنترل کیفیت و اتوماسیون طراحی می‌شود. در طراحی خط مونتاژ خودرو علاوه بر جانمایی تجهیزات، عواملی مانند جریان مواد، مسیر حرکت اپراتورها، زمان سیکل، قابلیت توسعه و نگهداری تجهیزات نیز در نظر گرفته می‌شوند.

چرا طراحی خط مونتاژ خودرو اهمیت دارد؟

حتی پیشرفته‌ترین تجهیزات بدون طراحی اصولی نمی‌توانند بهره‌وری مطلوب ایجاد کنند. یک طراحی خطوط مونتاژ خودرو مناسب، ظرفیت تولید را افزایش داده، زمان مونتاژ و خطاهای انسانی را کاهش می‌دهد و کیفیت، ایمنی و قابلیت نگهداری خط را بهبود می‌بخشد.

همچنین طراحی صحیح امکان توسعه خط تولید در آینده را فراهم می‌کند. به همین دلیل، شرکت‌های بزرگ خودروسازی بخش قابل توجهی از سرمایه اولیه را به مطالعات مهندسی، شبیه‌سازی فرآیندها و بهینه‌سازی خط مونتاژ اختصاص می‌دهند.

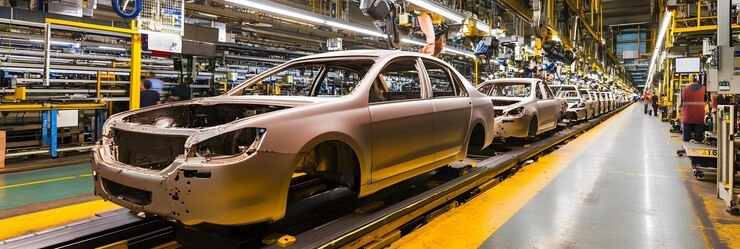

مراحل طراحی خط مونتاژ خودرو

پاسخ به این سوال که مراحل طراحی خط مونتاژ خودرو چیست به نوع خودرو، ظرفیت تولید، میزان اتوماسیون و بودجه پروژه بستگی دارد. با این حال، اغلب پروژه‌ها مراحل زیر را طی می‌کنند:

تحلیل محصول و نیازهای تولید

در ابتدا ویژگی‌های خودرو، تعداد قطعات، ظرفیت تولید، تنوع مدل‌ها و الزامات کیفی بررسی می‌شود. این اطلاعات مبنای انتخاب فناوری و ساختار کلی خط تولید است. همچنین مشخص می‌شود کارخانه تنها عملیات مونتاژ را انجام می‌دهد یا بخشی از تولید قطعات نیز در آن انجام خواهد شد.

طراحی فرآیند مونتاژ

در این مرحله ترتیب عملیات مشخص شده و تعیین می‌شود هر قطعه در کدام ایستگاه و با چه تجهیزاتی مونتاژ شود. هدف، کاهش زمان تولید، حذف عملیات غیرضروری و ایجاد جریان یکنواخت در خط است.

طراحی چیدمان کارخانه

یکی از مهم‌ترین اصول طراحی کارخانه مونتاژ خودرو، طراحی Layout و جانمایی تجهیزات است. محل ایستگاه‌های تولید، مسیر حرکت خودرو و قطعات، انبارهای موقت، تجهیزات کنترلی، مسیر تردد کارکنان و فضای تعمیرات در این مرحله تعیین می‌شود. چیدمان مناسب، جابه‌جایی‌های اضافی را کاهش داده و بهره‌وری را افزایش می‌دهد.

انتخاب تجهیزات

با توجه به ظرفیت تولید و میزان اتوماسیون، تجهیزات موردنیاز خط مونتاژ خودرو انتخاب می‌شوند. انتخاب صحیح تجهیزات مستقیماً بر کیفیت، سرعت تولید، مصرف انرژی و هزینه‌های نگهداری تأثیر دارد.

شبیه‌سازی و بهینه‌سازی

پیش از اجرا، فرآیند تولید با نرم‌افزارهای شبیه‌سازی بررسی می‌شود تا گلوگاه‌ها، توقف‌ها، تداخل مسیرها و مشکلات احتمالی شناسایی و اصلاح شوند. این مرحله ریسک سرمایه‌گذاری را کاهش داده و دقت ساخت خط مونتاژ را افزایش می‌دهد.

اجرا، نصب و راه‌اندازی

پس از تکمیل طراحی، تجهیزات، نصب و یکپارچه‌سازی می‌شوند. سپس تست عملکرد، آموزش اپراتورها، تنظیم سیستم‌های کنترلی و راه‌اندازی خط مونتاژ خودرو انجام می‌شود تا خط برای تولید آماده شود.

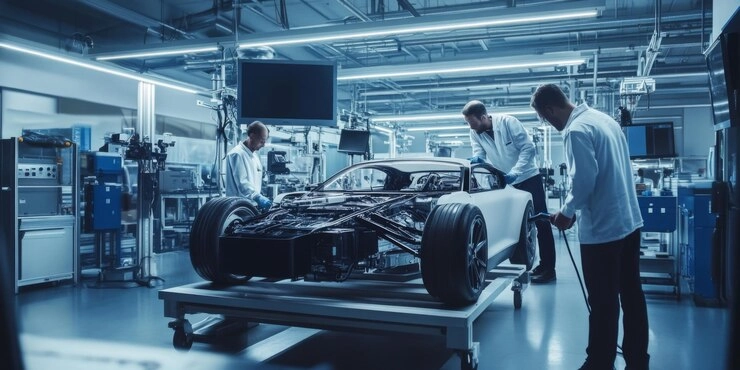

تجهیزات اصلی خط مونتاژ خودرو

انتخاب صحیح تجهیزات خط مونتاژ خودرو نقش مهمی در کیفیت، سرعت و هزینه تولید دارد. مهم‌ترین تجهیزات مورد استفاده عبارت‌اند از:

سیستم انتقال

سیستم‌های انتقال، خودرو یا شاسی را میان ایستگاه‌های مختلف جابه‌جا می‌کنند و بخش اصلی هر خط مونتاژ خودرو محسوب می‌شوند. نوع سیستم انتقال بر اساس وزن محصول، سرعت تولید و فضای کارخانه انتخاب می‌شود.

ربات‌های صنعتی

ربات‌ها برای عملیات دقیق و تکراری مانند نصب قطعات، جوشکاری و جابه‌جایی قطعات سنگین استفاده می‌شوند. این تجهیزات سرعت و دقت تولید را افزایش داده و وابستگی به نیروی انسانی را کاهش می‌دهند.

فیکسچرها و جیگ‌های مونتاژ

فیکسچرها قطعات را در موقعیت صحیح نگه می‌دارند تا عملیات مونتاژ با دقت و تکرارپذیری بالا انجام شود. طراحی مناسب فیکسچر از خطا، تغییر شکل قطعات و دوباره‌کاری جلوگیری می‌کند.

ابزارهای بستن پیچ و مهره

ابزارهای پنوماتیکی، برقی و هوشمند برای اعمال گشتاور مشخص استفاده می‌شوند. در خطوط مدرن، اطلاعات مربوط به هر اتصال نیز در سیستم کنترل کیفیت ثبت می‌شود.

تجهیزات کنترل کیفیت

دوربین‌های بینایی ماشین، حسگرهای اندازه‌گیری، اسکنرهای سه‌بعدی و تجهیزات آزمون عملکرد، کیفیت محصول را کنترل کرده و از انتقال محصولات معیوب به مراحل بعد جلوگیری می‌کنند.

سیستم‌های کنترل و اتوماسیون

سیستم‌های PLC، HMI، حسگرها، شبکه‌های صنعتی و نرم‌افزارهای مانیتورینگ، تجهیزات خط تولید را هماهنگ کرده و وظیفه کنترل فرآیند، جمع‌آوری داده و نظارت بر تولید را بر عهده دارند.

نقش اتوماسیون در خطوط مونتاژ خودرو

اتوماسیون در خطوط مدرن تنها برای جایگزینی نیروی انسانی استفاده نمی‌شود، بلکه امکان ایجاد کارخانه‌ای هوشمند، انعطاف‌پذیر و قابل کنترل را فراهم می‌کند. تجهیزات از طریق شبکه‌های صنعتی با یکدیگر ارتباط دارند و داده‌های تولید را به‌صورت لحظه‌ای ثبت و تحلیل می‌کنند.

توسعه یک اتوماسیون کارآمد باید از مراحل اولیه طراحی خطوط مونتاژ خودرو در نظر گرفته شود. مهم‌ترین مزایای اتوماسیون عبارت‌اند از:

1. افزایش سرعت تولید: کاهش زمان سیکل و انجام سریع عملیات تکراری
2. افزایش کیفیت: اجرای یکنواخت عملیات و کاهش خطای انسانی
3. کاهش هزینه‌های عملیاتی: کاهش ضایعات و افزایش بهره‌وری در بلندمدت
4. تحلیل داده‌های تولید: ثبت اطلاعات تولید، کیفیت و توقف تجهیزات
5. افزایش ایمنی: انجام عملیات خطرناک توسط تجهیزات و ربات‌ها
6. افزایش انعطاف‌پذیری: ساده‌تر شدن تغییر مدل یا توسعه ظرفیت خط تولید

استانداردهای طراحی خطوط مونتاژ خودرو

رعایت استانداردهای بین‌المللی باعث افزایش کیفیت، ایمنی و قابلیت اطمینان خط می‌شود. برخی از مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

مهم‌ترین چالش‌های طراحی خط مونتاژ

پروژه‌های راه‌اندازی خط مونتاژ خودرو علاوه بر چالش‌های فنی، با مسائل مدیریتی و اقتصادی نیز مواجه هستند. مدیریت صحیح این موارد نقش مهمی در موفقیت پروژه‌های ساخت خط مونتاژ و افزایش بهره‌وری دارد. مهم‌ترین چالش‌ها عبارت‌اند از:

• انتخاب ظرفیت مناسب و پیش‌بینی رشد تولید
• طراحی صحیح جریان مواد
• جلوگیری از ایجاد گلوگاه
• انتخاب تجهیزات متناسب با نیاز کارخانه
• هماهنگی بخش‌های مکانیک، برق و کنترل
• کاهش توقف تجهیزات
• رعایت استانداردهای ایمنی
• کاهش مصرف انرژی
• فراهم کردن امکان توسعه خط در آینده

عوامل موثر بر هزینه طراحی خط مونتاژ خودرو

هزینه طراحی خط مونتاژ خودرو عدد ثابتی نیست و به عوامل فنی و اقتصادی مختلفی بستگی دارد. ظرفیت تولید، نوع خودرو، میزان اتوماسیون، تعداد ربات‌ها، نوع سیستم انتقال، تجهیزات کنترل کیفیت، طراحی فیکسچر، هزینه مهندسی و شبیه‌سازی، نصب و آموزش کارکنان از مهم‌ترین عوامل هستند.

سرمایه‌گذاری مناسب در مرحله طراحی می‌تواند هزینه‌های بهره‌برداری، تعمیرات و توقف تولید را در آینده کاهش دهد. بنابراین، کاهش هزینه اولیه همیشه به معنای اقتصادی‌تر بودن پروژه نیست.

تفاوت خطوط مونتاژ دستی، نیمه‌اتوماتیک و تمام‌اتوماتیک

انتخاب نوع خط مونتاژ خودرو به ظرفیت تولید، بودجه، تنوع محصولات و اهداف بلندمدت کارخانه بستگی دارد. در جدول مقایسه زیر می‌توانید ویژگی هر کدام از خطوط تولید را مطالعه کنید:

طراحی خط مونتاژ خودرو با آذرتسکا

طراحی خط مونتاژ خودرو فرآیندی چندرشته‌ای است که مهندسی مکانیک، برق، اتوماسیون، صنایع و کنترل را در کنار یکدیگر قرار می‌دهد. انتخاب تجهیزات مناسب، طراحی صحیح چیدمان، استفاده از اتوماسیون و رعایت استانداردها نقش مستقیمی در افزایش بهره‌وری، کاهش هزینه و بهبود کیفیت دارند.

هرچه تصمیمات مهندسی در مراحل اولیه دقیق‌تر باشند، هزینه اصلاحات و توقف‌های آینده کاهش می‌یابد. آذرتسکا با تخصص در طراحی و پیاده‌سازی سیستم‌های اتوماسیون صنعتی و اجرای پروژه‌های صنعتی، آماده ارائه راهکارهای جامع از طراحی و انتخاب تجهیزات تا نصب و راه‌اندازی خطوط تولید است.
